Parametri del tunnel estruso: riferimenti
Le regioni del tunnel estruse vengono create mediante estrusioni tra i rispettivi tagli. Per le regolazioni sono disponibili due parametri di larghezza.
| Descrizione parametro | Parametro contenuto | Valore parametrico | Impostazione/Lettura InfraWorks | Inventor | Revit |
|---|---|---|---|---|---|
| Larghezza sinistra | LeftWidth | Distanza tra il tracciato e il bordo sinistro della strada. | No/Sì | No | Non applicabile |
| Larghezza destra | RightWidth | Distanza tra il tracciato e il bordo destro della strada. | No/Sì | No | Non applicabile |
Posizionamento del segmento di tunnel
Le origini delle regioni del tunnel estruso sono definite da quote laterali, longitudinali e verticali.
Quote laterali e longitudinali. Ogni sezione di un'origine del segmento di tunnel viene allineata al tracciato stradale. Le sezioni vengono create nei punti in cui uno dei due bordi della strada cambia direzione. In questo modo, i bordi del tunnel possono seguire i bordi della strada senza richiedere un posizionamento manuale.

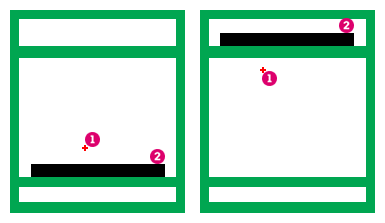

Quota verticale. Ciascuna sezione trasversale del segmento di tunnel prende in considerazione la superficie rivolta verso l'alto più vicina all'origine, quindi la posiziona in modo da allineare la superficie con la parte inferiore della strada. L'obiettivo di questi calcoli è che la strada si trovi su una superficie fornita dal tunnel, come illustrato nei due esempi di sezioni trasversali riportati qui sotto.
 Origine sezione trasversale del tunnel |
 Strada |
