Parametri trave estrusa
Le travi estruse eseguono l'estrusione della rispettiva geometria dalle sezioni trasversali.
| Descrizione parametro | Parametro contenuto | Valore parametrico | Impostazione/Lettura InfraWorks | Inventor | Revit |
|---|---|---|---|---|---|
| Pendenza inferiore sinistra della flangia in percentuale | LeftBotFlangeSlopeInPercentage | Pendenza della flangia inferiore sinistra come percentuale. | No/Sì | No | Non applicabile |
| Pendenza sinistra impalcato del ponte in percentuale | LeftDeckSlopeInPercentage | Pendenza dell'impalcato del ponte a sinistra del tracciato in percentuale. | No/Sì | No | Non applicabile |
| Corrispondenza delle pendenze inferiori delle travi con le pendenze dell'impalcato del ponte | MatchGirderBotSlopesToDeckSlopes | Determina il modo in cui la parte inferiore di una trave è allineata lateralmente ad una pendenza dell'impalcato del ponte. Può essere True o False. | Sì/No | No | Non applicabile |
| Corrispondenza delle pendenze superiori delle travi con le pendenze dell'impalcato del ponte | MatchGirderTopSlopesToDeckSlopes | Determina il modo in cui la parte superiore di una trave è allineata lateralmente ad una pendenza dell'impalcato del ponte. Può essere True o False. | Sì/No | No | Non applicabile |
| Pendenza inferiore destra della flangia in percentuale | RightBotFlangeSlopeInPercentage | Pendenza della flangia inferiore destra in percentuale | No/Sì | No | Non applicabile |
| Pendenza destra impalcato del ponte in percentuale | RightDeckSlopeInPercentage | Pendenza dell'impalcato a destra del tracciato espressa in percentuale. | No/Sì | No | Non applicabile |
Posizionamento di travi estruse
Le origini delle travi estruse sono definite da quote laterali e verticali.
- Quota laterale. Il posizionamento delle travi viene eseguito con gli scostamenti laterali iniziale e finale dal tracciato. L'origine della trave si allinea con questa posizione.
- Quota verticale. Le origini delle travi possono essere impostate a qualsiasi quota altimetrica (o valore Y nel sistema di coordinate della trave). Le travi sono associate verticalmente all'impalcato del ponte superiore, ai relativi cuscinetti o ai supporti sottostanti.
Pendenza laterale trave estrusa
MatchGirderTopSlopesToDeckSlopes consente inoltre di determinare il modo in cui una trave viene allineata lateralmente ad un impalcato del ponte. Nell'immagine seguente, la trave sinistra è impostata su True, mentre la trave destra è impostata su False.
Quando la trave è impostata su True, vengono considerate le porzioni della pendenza laterale della parte inferiore dell'impalcato del ponte a sinistra e a destra del tracciato. Le quote di taglio sono quindi impostate a seconda del punto in cui lo scostamento laterale della trave è negativo, pari a 0 o positivo.
| Dimensione | Scostamento laterale | Imposta su Pendenza parte inferiore impalcato ponte |
|---|---|---|
| LeftDeckSlopeInPercentage | Negativo | Sinistra |
| LeftDeckSlopeInPercentage | 0 | Sinistra |
| LeftDeckSlopeInPercentage | Positivo | Destra |
| RightDeckSlopeInPercentage | Negativo | Sinistra |
| RightDeckSlopeInPercentage | 0 | Destra |
| RightDeckSlopeInPercentage | Positivo | Destra |
Se una trave si trova a sinistra o a destra del tracciato, è possibile inclinare l'intera sommità per farla corrispondere alla pendenza sinistra o destra dell'impalcato del ponte.

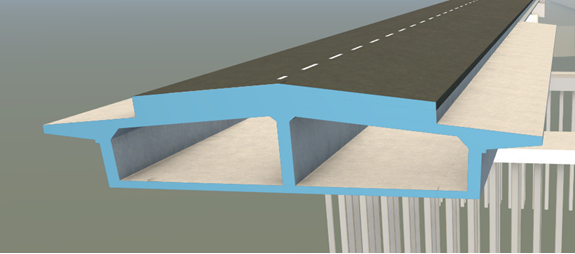

Nell'immagine seguente viene mostrata una trave con uno scostamento laterale pari a 0
Analogamente, quando MatchGirderBotSlopesToDeckSlopes è True, LeftBotFlangeSlopeInPercentage e RightBotFlangeSlopeInPercentage sono impostati allo stesso modo delle pendenze superiori.
