Parametri trave 3D
Le travi 3D utilizzano la parte completa anziché le sezioni trasversali estratte.
| Descrizione parametro | Parametro contenuto | Valore parametrico | Impostazione/Lettura InfraWorks | Inventor | Revit |
|---|---|---|---|---|---|
| * Profondità all'inizio | Depth1 | Distanza dalla parte superiore alla parte inferiore della trave nella posizione iniziale. | Sì/No | No | Non applicabile |
| * Profondità alla fine | Depth2 | Distanza dalla parte superiore alla parte inferiore della trave nella posizione finale. | Sì/No | No | Non applicabile |
| Larghezza impalcato sinistro all'inizio | LeftDeckWidth1 | Distanza all'inizio di una trave tra la sua origine e l'origine della trave alla sua immediata sinistra. Se la trave è all'estrema sinistra, si tratta della distanza tra la sua origine e il bordo sinistro dell'impalcato del ponte. | No/Sì | No | Non applicabile |
| Larghezza impalcato sinistro alla fine | LeftDeckWidth2 | Distanza alla fine di una trave tra la sua origine e l'origine della trave alla sua immediata sinistra. Se la trave è all'estrema sinistra, si tratta della distanza tra la sua origine e il bordo sinistro dell'impalcato del ponte. | No/Sì | No | Non applicabile |
| Pendenza inferiore sinistra in percentuale all'inizio | LeftBottomSlopeInPercentage1 | Pendenza della flangia inferiore sinistra nella posizione iniziale come percentuale. | No/Sì | No | Non applicabile |
| Pendenza inferiore sinistra in percentuale alla fine | LeftBottomSlopeInPercentage2 | Pendenza della flangia inferiore sinistra nella posizione finale come percentuale. | No/Sì | No | Non applicabile |
| Pendenza sinistra impalcato del ponte in percentuale all'inizio | LeftDeckSlopeInPercentage1 | Pendenza dell'impalcato del ponte a sinistra del tracciato nella posizione iniziale come percentuale. | No/Sì | No | Non applicabile |
| Pendenza sinistra impalcato del ponte in percentuale alla fine | LeftDeckSlopeInPercentage2 | Pendenza dell'impalcato del ponte a sinistra del tracciato nella posizione finale come percentuale. | No/Sì | No | Non applicabile |
| Corrispondenza delle pendenze inferiori delle travi con le pendenze dell'impalcato del ponte | MatchGirderBotSlopesToDeckSlopes | Determina il modo in cui la parte inferiore di una trave è allineata lateralmente ad una pendenza dell'impalcato del ponte. Può essere True o False. | Sì/No | No | Non applicabile |
| Corrispondenza delle pendenze superiori delle travi con le pendenze dell'impalcato del ponte | MatchGirderTopSlopesToDeckSlopes | Determina il modo in cui la parte superiore di una trave è allineata lateralmente ad una pendenza dell'impalcato del ponte. Può essere True o False. | Sì/No | No | Non applicabile |
| Pendenza inferiore destra in percentuale all'inizio | RightBottomSlopeInPercentage1 | Pendenza della flangia inferiore destra nella posizione iniziale come percentuale. | No/Sì | No | Non applicabile |
| Pendenza inferiore destra in percentuale alla fine | RightBottomSlopeInPercentage2 | Pendenza della flangia inferiore destra nella posizione finale come percentuale. | No/Sì | No | Non applicabile |
| Pendenza destra impalcato del ponte in percentuale all'inizio | RightDeckSlopeInPercentage1 | Pendenza dell'impalcato del ponte a destra del tracciato nella posizione iniziale come percentuale. | No/Sì | No | Non applicabile |
| Pendenza destra impalcato del ponte in percentuale alla fine | RightDeckSlopeInPercentage2 | Pendenza dell'impalcato del ponte a destra del tracciato nella posizione finale come percentuale. | No/Sì | No | Non applicabile |
| Larghezza destra impalcato del ponte all'inizio | RightDeckWidth1 | Distanza all'inizio di una trave tra la sua origine e l'origine della trave alla sua immediata destra. Se la trave è all'estrema destra, si tratta della distanza tra la sua origine e il bordo destro dell'impalcato del ponte. | No/Sì | No | Non applicabile |
| Larghezza destra impalcato del ponte alla fine | RightDeckWidth2 | Distanza all'estremità finale di una trave tra la sua origine e l'origine della trave alla sua immediata destra. Se la trave è all'estrema destra, si tratta della distanza tra la sua origine e il bordo destro dell'impalcato del ponte. | No/Sì | No | Non applicabile |
| * Lunghezza segmento | SegmentLength | La lunghezza della trave deve essere compresa tra le posizioni iniziale e finale. | No/Sì | No | Non applicabile |
| * Rotazione all'inizio | Skew1 | La rotazione orizzontale applicata all'inizio di una trave. | No/Sì | No | Non applicabile |
| * Rotazione alla fine | Skew2 | La rotazione orizzontale applicata alla fine di una trave. | No/Sì | No | Non applicabile |
| * Pendenza verticale all'inizio | VerticalSlope1FromPerp | La rotazione verticale applicata all'inizio di una trave. | No/Sì | No | Non applicabile |
| * Pendenza verticale alla fine | VerticalSlope2FromPerp | La rotazione verticale applicata alla fine di una trave. | No/Sì | No | Non applicabile |
Posizionamento trave 3D
Le origini delle travi 3D sono definite da quote laterali, longitudinali e verticali.
Quote laterali e longitudinali. La posizione iniziale di una trave 3D è determinata dalla progressiva iniziale e dallo scostamento laterale lungo il tracciato. L'origine è allineata a questa posizione. Quando viene progettata, l'origine di una trave deve trovarsi all'inizio della parte della trave per questo motivo.
Quota verticale. Le origini delle travi possono essere impostate a qualsiasi quota altimetrica (o valore Y nel sistema di coordinate della trave). Le travi sono associate verticalmente all'impalcato del ponte superiore, ai relativi cuscinetti o ai supporti sottostanti.
Larghezze trave 3D

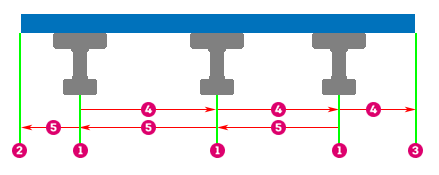

Quando si specificano le larghezze delle travi, i parametri delle travi adiacenti condividono le stesse larghezze per le distanze da sinistra a destra, come mostrato nell'immagine seguente.
 Origini trave |
 RightDeckWidth1 |
 Bordo impalcato del ponte sinistro |
 LeftDeckWidth1 |
 Bordo impalcato del ponte destro |
Quando vi è un'unica trave che supporta un impalcato del ponte, queste quote possono far sì che la trave abbia la stessa larghezza dell'impalcato del ponte all'inizio e alla fine della trave.
Pendenze laterali trave 3D
MatchGirderTopSlopesToDeckSlopes consente inoltre di determinare il modo in cui una trave viene allineata lateralmente ad un impalcato del ponte. Nell'immagine seguente, la trave sinistra è impostata su True, mentre la trave destra è impostata su False.
Quando la trave è impostata su True, vengono considerate le porzioni della pendenza laterale della parte inferiore dell'impalcato del ponte a sinistra e a destra del tracciato. Le quote di taglio sono quindi impostate a seconda del punto in cui lo scostamento laterale della trave è negativo, pari a 0 o positivo.
| Dimensione | Scostamento laterale | Imposta su Pendenza parte inferiore impalcato ponte |
|---|---|---|
| LeftDeckSlopeInPercentage1 | Negativo | Sinistra |
| LeftDeckSlopeInPercentage1 | 0 | Sinistra |
| LeftDeckSlopeInPercentage1 | Positivo | Destra |
| LeftDeckSlopeInPercentage2 | Negativo | Sinistra |
| LeftDeckSlopeInPercentage2 | 0 | Sinistra |
| LeftDeckSlopeInPercentage2 | Positivo | Destra |
| RightDeckSlopeInPercentage1 | Negativo | Sinistra |
| RightDeckSlopeInPercentage1 | 0 | Destra |
| RightDeckSlopeInPercentage1 | Positivo | Destra |
| RightDeckSlopeInPercentage2 | Negativo | Sinistra |
| RightDeckSlopeInPercentage2 | 0 | Destra |
| RightDeckSlopeInPercentage2 | Positivo | Destra |
Se una trave si trova a sinistra o a destra del tracciato, è possibile inclinare l'intera sommità per farla corrispondere alla pendenza sinistra o destra dell'impalcato del ponte.
Analogamente, quando MatchGirderBotSlopesToDeckSlopes è True, LeftBotFlangeSlopeInPercentage1, LeftBotFlangeSlopeInPercentage2, RightBotFlangeSlopeInPercentage1 e RightBotFlangeSlopeInPercentage2 sono impostati nello stesso modo delle pendenze superiori.
Angolo finale di rotazione
Per un corretto adattamento agli altri oggetti del ponte, le facce iniziale e finale della trave devono essere ruotate orizzontalmente per allinearsi al supporto (il quale può essere a sua volta ruotato). Devono inoltre essere inclinate verticalmente per essere perpendicolari al tracciato. Questi angoli vengono calcolati e convertiti nel sistema di coordinate della trave utilizzando Skew1, Skew2, VerticalSlope1FromPerp e VerticalSlope2FromPerp.
