Modificare la geometria della rotatoria e dei bracci della rotatoria tramite i grip di modifica nell'area di disegno oppure mediante la modifica degli attributi nella pila. È inoltre possibile modificare lo standard rotatoria.

Nota Per creare una rotatoria, è necessario convertire un'intersezione in una rotatoria.

Modifica della geometria orizzontale della rotatoria

1. Selezionare la rotatoria.
2. Fare clic sulla rotatoria per selezionarla.

3. Fare clic e trascinare il grip di modifica per modificare lo scostamento centro della rotatoria.

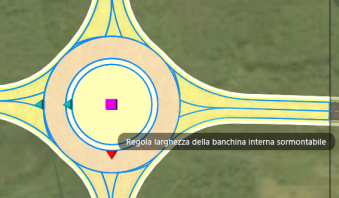

4. Selezionare e trascinare i grip di modifica per modificare la geometria della banchina interna della rotatoria, dell'isola centrale o del diametro del cerchio inscritto.
5. Le modifiche apportate alla rotatoria nell'area di disegno vengono aggiornate nella pila. È possibile apportare modifiche ad alcuni attributi della rotatoria anche nella pila.

Modifica della geometria verticale della rotatoria

1. Selezionare la rotatoria.
2. Fare clic sulla rotatoria per selezionarla.
3. Fare clic e tenere premuto il pulsante sinistro per eseguire l'orbita del terreno in una vista angolare in modo da modificare i grip in quelli di modifica verticale.
4. Fare clic e trascinare il grip di modifica per modificare la quota altimetrica centrale della rotatoria.
5. Fare clic e trascinare i grip di modifica per modificare la pendenza del piano inclinato della rotatoria.
6. Trascinare i grip di modifica verticale per modificare l'orientamento del piano inclinato della rotatoria.
7. Le modifiche apportate alla rotatoria nell'area di disegno vengono aggiornate nella pila. È possibile apportare modifiche ad alcuni attributi della rotatoria anche nella pila.

Modificare la geometria dei bracci della rotatoria

1. Selezionare la rotatoria.
2. Fare clic su un braccio per selezionarlo.

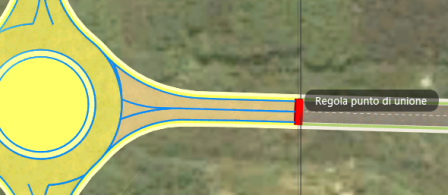

3. Trascinare il grip di modifica verticale per regolare il punto di unione del braccio della rotatoria.

4. La pila riflette le modifiche nell'area di disegno apportate alla lunghezza del braccio.

Modificare lo standard rotatoria

Utilizzando la pila della rotatoria, è possibile selezionare uno standard differente per la rotatoria attualmente selezionata.

1. Selezionare la rotatoria.
2. Attivare/disattivare il menu a discesa Standard nella pila. Fare clic per scegliere un altro standard rotatoria.
