Un sistema di riferimento è un sistema di assi di riferimento per il modello. Il suo asse X determina l'orientamento a 0 gradi dello strato, mentre l'asse Z determina la direzione di default della laminazione. È possibile creare sistemi di riferimento in TruPlan o modificare quelli esistenti.
Creazione di un sistema di riferimento
- In TruPlan, selezionare la geometria in cui si desidera creare il sistema di riferimento.
- Fare clic su Sistema di riferimento
nella barra multifunzione di TruPlan.
Si apre la finestra di dialogo Sistema di riferimento.
Il sistema di riferimento viene visualizzato nella finestra dell'applicazione e rappresentato da una triade (un gruppo di frecce degli assi).
- Immettere i valori nelle caselle Origine e Direzione oppure utilizzare la triade per modificare il sistema di riferimento nella finestra dell'applicazione.
Modifica di un sistema di riferimento
- Fare doppio clic sul sistema di riferimento nel browser di TruPlan.
Si apre la finestra di dialogo Sistema di riferimento.
- Modificare il sistema di riferimento come si farebbe durante la fase di creazione.

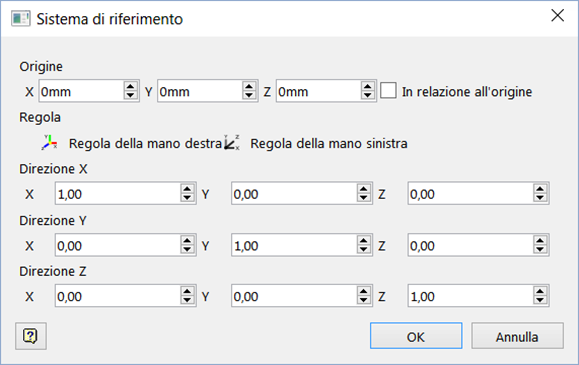

Comandi della finestra di dialogo Sistema di riferimento
- Origine
- Immettere il punto di origine del sistema di riferimento ovvero il punto iniziale dei tre assi.
- Regola
- Selezionare la convenzione di orientamento da utilizzare per il sistema di riferimento (regola a destra o a sinistra). Ciò determina la direzione di rotazione degli assi.
- Caselle Direzione X, Y e Z
- Immettere i valori per definire i tre assi del sistema di riferimento.
