Sven のライティングとシェーディング

このチュートリアルでは、standard_surface シェーダを使用して、ガラスや金属などの実際のマテリアルを作成する方法について説明します。また、既存のシーンのライティングを skydome_light ライトと physical_sky シェーダに置き換えて、細かく制御し、より実際の見た目に近くなるようにします。最後に、バックグラウンドを追加し、シーンをレンダリングします。

Maya シーンファイルについては、こちらを参照してください。

_{MtoA を使用してシェーディング、ライティング、レンダリングを適用する銀河系ヒーロー「Sven」}

ライティング

skydome_light(Arnold> Lights> skydome_light)を作成します。
physical_sky シェーダを skydome_light の Color アトリビュートに接続します。
ライティングが少し暗く見えます。skydome_light の exposure を 1 (f-stop) ぐらいまで上げてみてください。

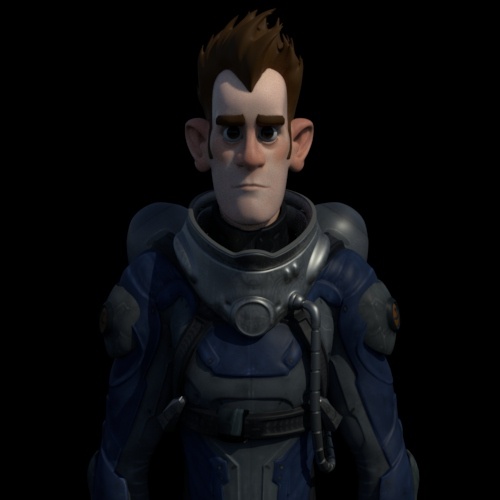

_{exposure: 0}	_{exposure: 1}

ライティングに問題がなく、最終レンダリングの準備ができている場合、skydome_light の samples の数を 3 に増やして、シャドウノイズを減らします。それ以外の場合、IPR を使用してレンダリングをテストするときは値を 1 に維持します。

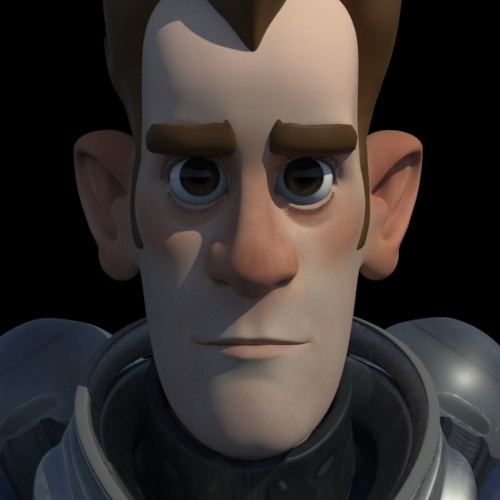

_{light_samples: 1}	_{light_samples: 3}

シェーディング

シーンには Blinn と Phong のさまざまなシェーダが含まれています。MtoA を使用して、これらのシェーダを物理的に正確なシェーダに変換するとします。幸いにも、アトリビュートエディタウィンドウでシェーダの Type メニューを使用することができます。ほとんどの場合、多目的な standard_surface シェーダを使用できます。

宇宙服

Sven の宇宙服は、腕、足、胴体に割り当てられたいくつかの Blinn シェーダで構成されています。

シェーダの 1 つを選択し、シェーダの「Type」を Blinn から standard_surface に変更します。Maya はファイルテクスチャを base_color に自動的に接続します。これはこのままで問題ありません。

ヒント:

鏡面反射光のフレネルの詳細については、こちらを参照してください。

顔

リアルなスキンのシェーディング効果を得るには、standard_surface シェーダを再度使用します。単色マップに最適でリアルな subsurface scattering アトリビュートが設定されています。

頭部に割り当てられた Blinn シェーダを standard_surface シェーダに変換します。
カラーマップ sven_diffuse_u1_v1.1k.jpg を subsurface_color アトリビュートに接続します。
subsurface.weight を 1 に増やします。

ヘア

ヘアには、単純なプラスチックのような見た目のシェーダを作成します。

standard_surface シェーダを Sven のヘアと眉毛に適用します。ファイルテクスチャ sven_diffuse_u1_v4 を standard_surface シェーダの base_color に接続します。

目

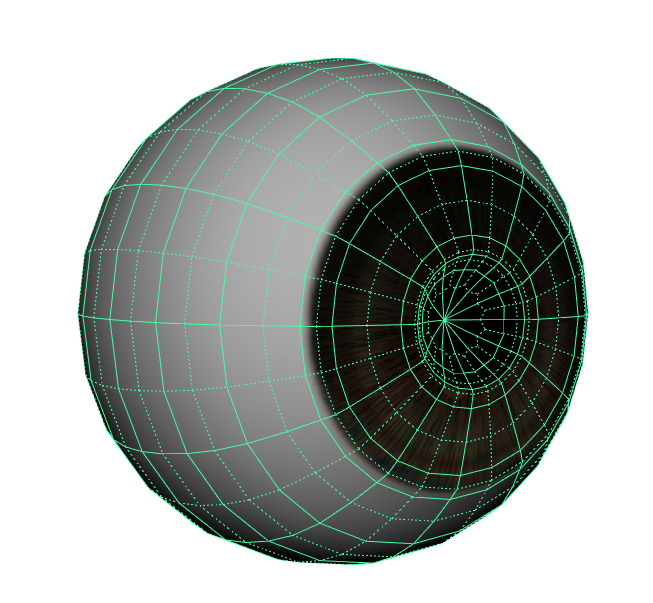

このシーンの目のジオメトリは、「目」と「角膜」の 2 つのオブジェクトで構成されています。目のジオメトリは角膜ジオメトリ内に配置されます。そのため、目の色は眼球に割り当てる必要があります。

次のイメージのように standard_surface シェーダを目ジオメトリに割り当てます。

眼球にはテクスチャ Sven_Eye_Color_1k_jpg が設定されています。subsurface_color カラーに接続します。
subsurface.weight の値を増やします(0.3 以下)。

角膜

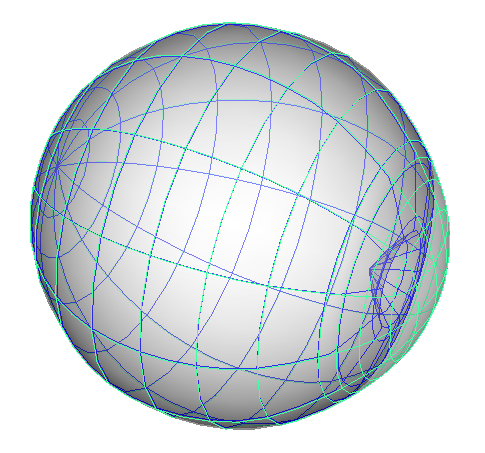

_{目ジオメトリの周囲の角膜ジオメトリ}

角膜ジオメトリには、眼球のジオメトリを包むように濡れた薄膜シェーダが必要です。それに standard_surface シェーダを割り当てます。base_weight を 0 に減らします。
ここで角膜シェーダを透明にする必要があります。transmission_weight を 1 に増やします。IOR を水のウェイト(1.33)に変更します。

眼球のレンダリングが完了すると、次のイメージのようになります。

ヘルメット

ヘルメットにガラスマテリアルを割り当てます。ヘルメットは厚さを設定してモデリングされており、法線は正しい方法を向いています。MtoA でリアルなガラスサーフェスをレンダリングする場合は、このようにする必要があります。

注:

ガラスサーフェスのレンダリングに関する詳細については、こちらを参照してください。

ヘルメットに standard_surface シェーダを割り当て、名前を「ガラス」に変更します。base_weight を 0 に減らします。
ガラスが完全な透明になるように、transmission_weight を 1 に増やします。IOR (屈折率)をガラスの屈折率(1.5)に変更します。ガラスにティントカラーを追加する場合は、transmission_color をライトカラーに変更します。

情報: transmission_ray_depth は、既定で 8 に設定されています。この値を下げてヘルメットのガラスをレンダリングする場合、角膜(屈折するマテリアルも)は黒で表示されるのが分かります。これは、レイ深度が制限されるため、ガラスと角膜シェーダを貫通できないからです。

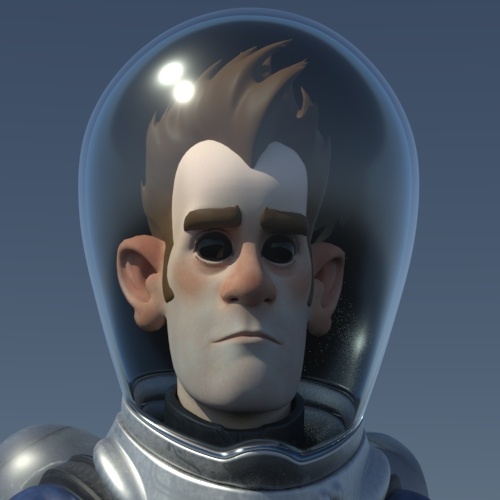

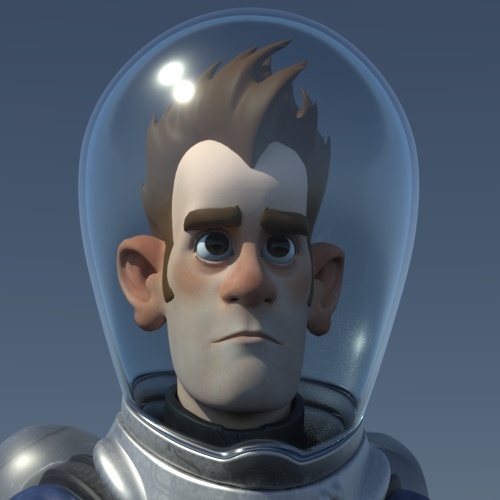

_{transmission_ray_depth: 2 (目が黒くなります)}	_{transmission_ray_depth: 4 (ガラスを通して目を確認できます)}

ヘルメットのカラー

よりメタリックな外観になるように、Sven の鎖骨(および空気タンク)のシェーダを変更しましょう。

「Helmet Collar」ジオメトリに割り当てられた Blinn シェーダを standard_surface シェーダに変更します。
base_weight を 0.4 ぐらいまで下げます。

レンダリング

Skydome ライト

skydome_light を作成し、physical_sky をその color アトリビュートに接続します。

サンプリング

Render Settings ウィンドウで sampling を開きます。テストレンダリングの場合、Camera (AA) サンプルは 3 が最適です。ただし、最終的なフレームレンダリングでは 5 以上に上げる必要があります。

注:

サンプリングの簡単なガイドについては、こちらを参照してください。

Arnold ログ

MtoA でシーンをレンダリングする場合、Render Settings ウィンドウの Diagnostics タブで Arnold に慣れておくことが大事です。このログファイルには、シーンファイルの診断に役立つ警告や統計情報が表示されています。

注:

レンダーログの見方については、こちらを参照してください。

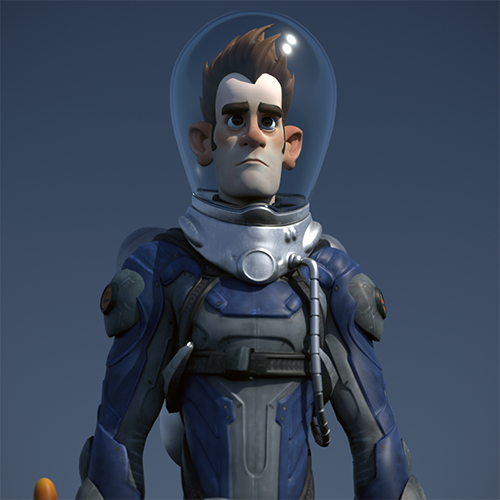

これで操作は終了しました。お疲れ様でした。これでこのチュートリアルは完了です。この知識を元にして、レンダリングの新しい世界を探求してみてください。
