概要 - 文字スタイル
スタイル ライブラリで文字スタイルを作成および修正します。
文字スタイルとは、フォント、行間隔、位置合わせ、色など、文字の外観をコントロールする文字設定の集まりに名前を付けたものです。文字スタイルを作成することにより、文字の書式をすばやく指定したり、記入する文字を業界標準またはプロジェクトの標準に確実に準拠させることができます。
- 文字を記入した場合、現在の文字スタイルの設定が使用されます。
- 文字スタイルの設定を変更すると、図面内のその文字スタイルを使用したすべての文字が自動的に更新されます。
- 個々のオブジェクトのプロパティを変更することにより、文字スタイルを優先設定することができます。
- 図面内のすべての文字スタイルは、[文字スタイル]ドロップ ダウンに一覧表示されます。
- 文字スタイルは、注記、引出線、寸法、表、ブロック属性に適用されます。
- すべての図面には、削除できない STANDARD 文字スタイルが含まれています。文字スタイルの標準セットを作成した後、その図面を、新しい図面を開始するときに使用できるテンプレートファイル(.dwt)として保存することができます。
文字フォント
すべての文字スタイルにとって最も重要なのは、そのスタイルに割り当てるフォントです。複数の文字スタイルに同じフォントを使用することができます。社内で 1 つのフォントを標準フォントとして使用している場合は、文字スタイルのフォント以外の設定を変更すると、この標準のフォントを基に、設定が異なるさまざまな文字スタイルを作成できます。
[サポート ファイル マネージャ]にフォントをアップロードすることができます。アップロードしたフォントは、使用可能なフォントの 1 つとして表示されます。
文字高さ
文字スタイルの一部として 0(ゼロ)以外の文字高さを指定すると、1 行文字およびマルチ テキストを作成するときに、その値が使用されます。高さが 0(ゼロ)に設定すると、1 行文字を作成する場合は高さを求めるプロンプトが表示され、マルチ テキストの場合は、システム変数 TEXTSIZE に格納されている値が既定として使用されます。

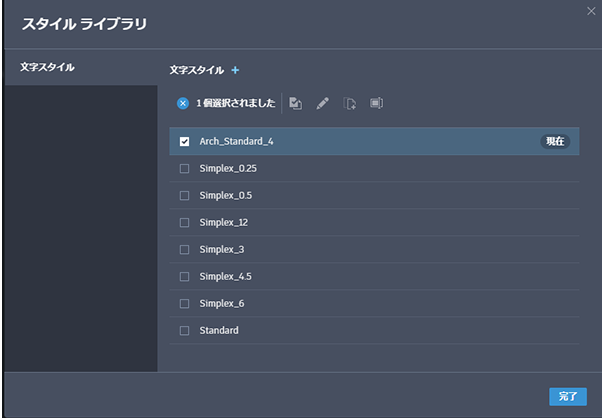

[スタイル ライブラリ]を開くには
- [プロパティ]パネルで、[文字スタイル]ドロップダウンを選択し、スタイル リストの一番下にある[文字スタイルを管理]を選択します。
新しい文字スタイルを作成するには

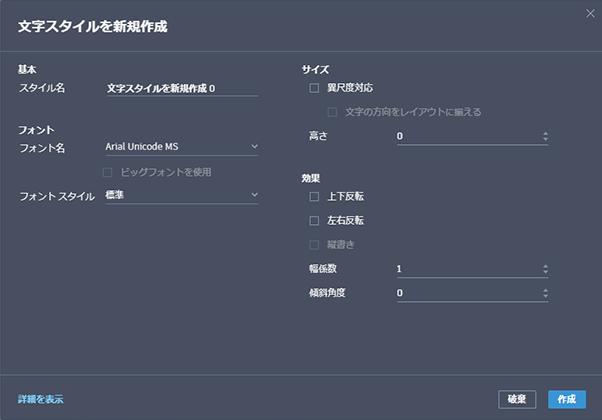

[スタイル ライブラリ]で、[文字スタイルを作成]([文字スタイル]の横の +)を選択します。または、既存の文字スタイルから新しい文字スタイルを作成するために[新しいスタイルの作成元]を選択します。
名前と目的のスタイルを選択し、[作成]をクリックします。
文字スタイルを修正するには
[スタイル ライブラリ]で、[修正]を選択します。
必要な変更を行い、[変更を保存]を選択します。
