CHAMFER[面取り] (コマンド)

2 つの 2D オブジェクトのエッジまたは 3D ソリッドの隣接する面を面取りします。面取りは、2 つの直線状の 2D オブジェクトの端点を結ぶ角度付きの線分です。

指定する距離と角度は、オブジェクトを選択した順序で適用されます。

alt

2D 面取りを作成する

面取りは、同じオブジェクト タイプまたは異なるオブジェクト タイプの選択した 2 つのオブジェクト間に定義することができます。面取りが定義可能なオブジェクトは、線分、ポリライン、放射線、構築線です。

選択した 2 つのオブジェクトが同じ画層に存在する場合、定義された線分はその画層に作成されます。それ以外の場合、線分は現在の画層に作成されます。画層は、色や線種などのオブジェクトのプロパティに影響を与えます。

2D 面取りを作成する場合、次のプロンプトが表示されます。

1 本目の線

面取りを定義する 2 つのオブジェクトのうち最初のオブジェクト、または 2D ポリラインの最初の線分セグメントを選択します。

alt

2 本目の線を選択、または[Shift]を押しながらコーナーを適用

面取りを定義する 2 つ目のオブジェクトまたは 2D ポリラインの線分セグメントを選択します。

[Shift]キーを押しながら 2 つ目のオブジェクトまたは 2D ポリラインの線分セグメントを選択することにより、選択したオブジェクトを延長またはトリムして、尖った頂点を形成することができます。[Shift]を押している間、現在の面取り距離および面取り角度の値に、0(ゼロ)の値が一時的に割り当てられます。

選択したオブジェクトが 2D ポリラインの線分セグメントの場合、それらの線分セグメントは互いに隣接しているか、他の 1 つのセグメントによって隔てられていてもかまいません。選択した線分セグメントがセグメントによって隔てられている場合、隔てているセグメントは除去され、面取りに置き換えられます。

注: 個々のオブジェクトで定義されたハッチング境界に面取りを追加すると、ハッチングの自動調整は除去されます。ハッチング境界がポリラインから定義されている場合は、自動調整が保持されます。

[元に戻す(U)]

このコマンドで実行された直前の操作を元に戻します。

[ポリライン(P)]

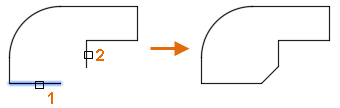

2 つの線分セグメントが接合している 2D ポリラインの各頂点に、面取り線が挿入されます。面取りは、[トリム(T)]オプションが[非トリム(N)]に設定されていない限り、ポリラインの新しいセグメントになります。

alt

注: 面取り距離よりも短い線分セグメントは修正されません。

[距離(D)]

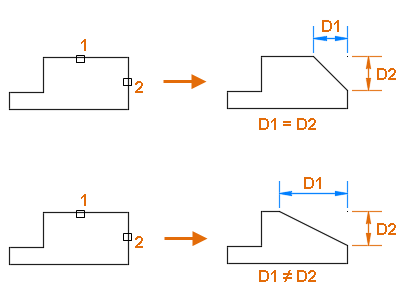

1 つ目および 2 つ目のオブジェクトの交点からの面取り距離を設定します。

両方の距離を 0 (ゼロ)に設定すると、選択したオブジェクトまたは線分セグメントは、頂点を形成するように延長またはトリムされます。

alt

[角度(A)]

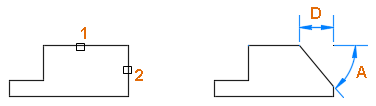

選択したオブジェクトの交点からの面取り距離と、1 つ目のオブジェクトまたは線分セグメントからの XY 角度を設定します。

両方の値を 0 (ゼロ)に設定すると、選択したオブジェクトまたは線分セグメントは、頂点を形成するように延長またはトリムされます。

alt

[トリム(T)]

選択したオブジェクトを面取り線の端点でトリムするかどうかをコントロールします。

[方式(E)]

選択したオブジェクトまたは線分セグメントの交点から面取り線を計算する方法をコントロールします。

[複数(M)]

2 組以上のオブジェクトの面取りを行うことができます。
