PLINE[ポリライン] (コマンド)

線分セグメントと円弧セグメントから構成された単一オブジェクトの 2D ポリラインを作成します。

PLINE[ポリライン]コマンドは、LINE[線分]コマンドとは異なり、ポリラインのセグメントが接続されています。LINE[線分]コマンドを使用した場合、各セグメントは独自のオブジェクトになります。PLINE[ポリライン]コマンドを使用した場合、すべての線分セグメントが 1 つのオブジェクトになります。

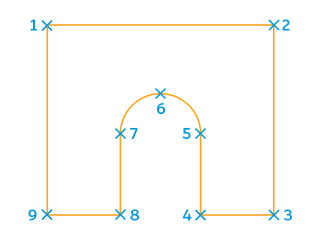

ポリラインを作成するには

1. [ポリライン]をクリックします。
2. ポリラインの最初の点を指定します。
3. 最初のセグメントの終点を指定します。
4. 必要に応じてセグメントの指定を続けます。 ポリラインは、線分または円弧で構成できます。コマンド ラインで目的のオプションを選択することにより、線分と円弧を切り替えることができます。
5. [Enter]を押してコマンドを終了するか、[形状を閉じる]を選択してポリラインを開始点で閉じます。
