TRIM[トリム] (コマンド)

他のオブジェクトのエッジとぶつかる位置でオブジェクトをトリムします。

オブジェクトをトリムするには、[トリム] をクリックするか、コマンドラインに TRIM と入力して[Enter]を押します。

概要

オブジェクトのトリムに使用できるモードには、クイック モードと標準モードの 2 つがあります。

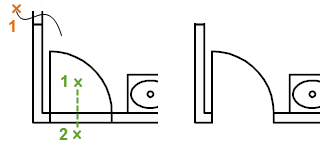

クイック モード: オブジェクトをトリムするには、トリムするオブジェクトを個別に選択するか、押しながらドラッグしてフリーハンド選択パスを開始するか、何もない 2 つの位置をクリックして交差フェンスを指定します。すべてのオブジェクトが自動的に切り取りエッジとして機能します。選択したオブジェクトでトリムできないものは、削除されます。

クイック モードのオプションは次のとおりです。

• [切り取りエッジ(T)]
• [フェンス(F)] (オプションとして表示されません)
• [交差(C)]
• [モード(O)]
• [投影モード(P)]
• [削除(R)]

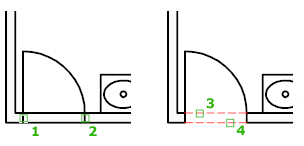

標準モード: オブジェクトをトリムするには、最初に境界を選択して[Enter]を押します。次に、トリムするオブジェクトを選択します。すべてのオブジェクトを境界として使用するには、プロンプト「オブジェクトを選択:」に対して[Enter]を押します。

標準モードのオプションは次のとおりです。

• 切り取りエッジを選択...
• [切り取りエッジ(T)]
• [フェンス(F)]
• [交差(C)]
• [モード(O)]
• [投影モード(P)]
• [エッジ(E)]
• [削除(R)]
• [元に戻す(U)]

コマンド ライン プロンプト

クイック モードまたは標準モードで、次のプロンプトが表示されます。

切り取りエッジを選択... トリムの境界として使用する 1 つまたは複数のオブジェクトを指定します。クイック モードで、境界と交差しないオブジェクトを選択すると、トリムされずに削除されます。

トリムするオブジェクトを選択 または [Shift]を押して延長するオブジェクトを選択... オブジェクトのトリムする部分を個々に指定します。[Shift]キーを押しながら選択すると、選択したオブジェクトはトリムされずに延長されます。このオプションを使用すると、トリムと延長を簡単に切り替えることができます。

すべて選択 図面内のすべてのオブジェクトをトリム境界として使用できるように指定します。

トリムするオブジェクト トリムするオブジェクトを指定します。トリム結果が複数考えられる場合、最初に選択した点の位置によってトリム結果が決まります。

[切り取りエッジ(T)] 選択した追加のオブジェクトを使用して、オブジェクトをトリムする際の境界エッジを定義します。

[フェンス(F)] 選択フェンスと交差するすべてのオブジェクトが選択されます。選択フェンスは、複数のフェンスの点によって指定された一連の一時的な線分セグメントです。選択フェンスではループを閉じることはできません。

[交差(C)] 2 つの点で定義される矩形領域の内部のオブジェクト、または領域と交差しているオブジェクトが選択されます。

[モード(O)] 既定のトリム モードを、すべてのオブジェクトを潜在的な切り取りエッジとして使用する[クイック]、または切り取りエッジを選択するように求める[標準]に設定します。

[投影モード(P)] オブジェクトをトリムするときに使用する投影モードを指定します。

[指定なし(N)] 投影を指定しません。3D 空間で切り取りエッジと交差するオブジェクトのみがトリムされます。

[UCS(U)] 現在の UCS の XY 平面上への投影を指定します。3D 空間で切り取りエッジと交差していないオブジェクトもトリムされます。

[ビュー(V)] 現在の視線方向への投影を指定します。現在のビューで切り取りエッジと交差しているオブジェクトがトリムされます。

[エッジ(E)] オブジェクトを他のオブジェクトの仮想エッジでトリムするのか、3D 空間で交差しているオブジェクトのエッジだけでトリムするのかを決定します。

[延長(E)] 3D 空間のオブジェクトと交差するまで、切り取りエッジがその方向に延長されます。

[非延長(N)] 3D 空間で交差している切り取りエッジのみでオブジェクトがトリムされます。

[削除(R)] 選択したオブジェクトを削除します。このオプションを使用すると、TRIM[トリム]コマンドを終了しなくても不必要なオブジェクトを削除できるので便利です。

[元に戻す(U)] TRIM[トリム]コマンドによる直前の変更を元に戻します。
