変更を使用するには

BIM 360 設計コラボレーションモジュールでは、2 つの異なるパッケージで遂行されたモデル間の変更を比較することができます。

設計変更の比較および共有の詳細については、下のリンク先の 2 本のビデオを参照してください。

現在は、同じチームの特定のパッケージと以前のパッケージ間の変更箇所を比較することのみが可能です。タイムラインでは、パッケージを囲む円を使用して、比較するパッケージが示されます。

変更を比較する

パッケージを調べ、モデルを表示しながら変更を比較するには:

パッケージ内のドキュメントを表示します。
表示の最上部の[変更を表示]をクリックします。
注: すべてのドキュメントが、以前のパッケージから変更されているわけではありません。[変更を表示]ボタンが表示されない場合、そのドキュメントに変更箇所はありません。

ソースデータから分野が利用可能な場合、それらは変更リストパネルに表示されます。次のとおり、異なるタイプの分野を表す 7 つのアイコンがあります。

分野によって変更リストをフィルタリングするには:

[変更]ダイアログボックスで、分野のアイコンをクリックすると、その分野のすべての変更が表示されます。
注: リストですべての変更を確認することができ、モデルの変更を視覚化することができます。
必要に応じて、他の分野のアイコンをクリックします。

分野のアイコンをもう一度クリックすると、関連するすべての変更がリストから削除されます。

変更タイプは、修正された変更のみに適用されます。現在サポートされている修正タイプには、次の 3 つがあります。

既定では、3 つのプロパティタイプフィルタがすべて有効になっています。プロパティタイプによって変更リストをフィルタリングするには:

[変更]ダイアログボックスで、プロパティタイプのアイコンをクリックすると、そのタイプのすべての変更が表示されます。
注: リストですべての変更を確認することができ、モデルで変更を視覚化することができます。
必要に応じて、他のプロパティタイプのアイコンをクリックします。

プロパティのアイコンをもう一度クリックすると、関連するすべての変更がリストから削除されます。

変更コンポーネント内で、非常に柔軟に検索を行うことができます。検索には、次の 2 つのタイプがあります。

注: キーワード検索とカテゴリ検索を組み合わせることができます。

[変更]ダイアログボックスで、[検索 + フィルタ]フィールドをクリックします。
キーワード文字を入力します。
キーボードの[Enter]または[Return]を押します。
キーワード検索ではファセットが作成され、それにより、入力したキーワードに基づいて変更リストをすばやくフィルタリングすることができます。

[変更]ダイアログボックスで、[検索 + フィルタ]フィールドをクリックします。

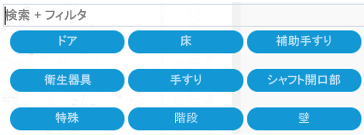

定義済みカテゴリが存在する場合、それらは検索バーの下に青いファセットとして表示されます。
カテゴリをクリックすると、変更リストがカテゴリによってフィルタされます。
必要に応じて、その他のフィルタを有効にします。
