角度、面積、距離を計測するには(iOS モバイル)

2D ドキュメントまたは 3D モデル内の距離および角度、および 2D ドキュメント内の面積を計測することができます。必要に応じて、計測の設定を調整します。iOS アプリを使用する計測機能の詳細については、「BIM 360 モバイルの機能」を参照してください。

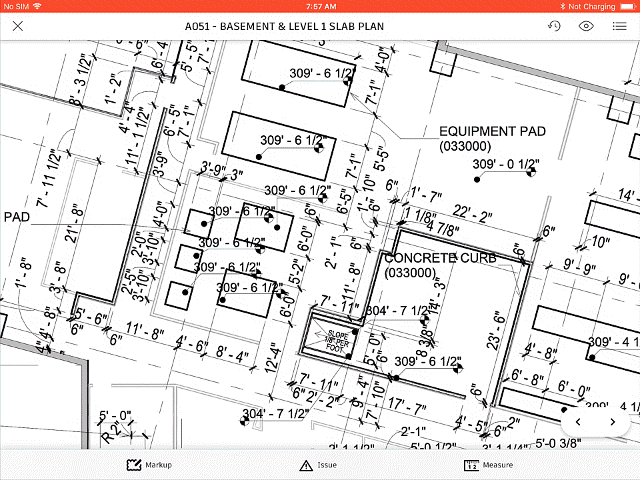

2 点間の距離を計測する

2D ドキュメントまたは 3D モデル内の 2 点間の距離を計測し、計測時にオブジェクト間の XYZ の差異を表示することができます。点の拡大ビューを使用すると、正確な位置をキャプチャすることができます。

1. タップして、ドキュメントまたはモデルを開きます。
2. [計測] をタップします。
   注: 既知の距離を使用して、位置合わせ単位が指定されていないドキュメントまたはモデルを位置合わせする必要があります。詳細は、下記の「位置合わせ」を参照してください。
3. 計測する距離の始点と終点をタップします。
ヒント: オブジェクトの点をタップしたままでいると、拡大ビューが表示されます。

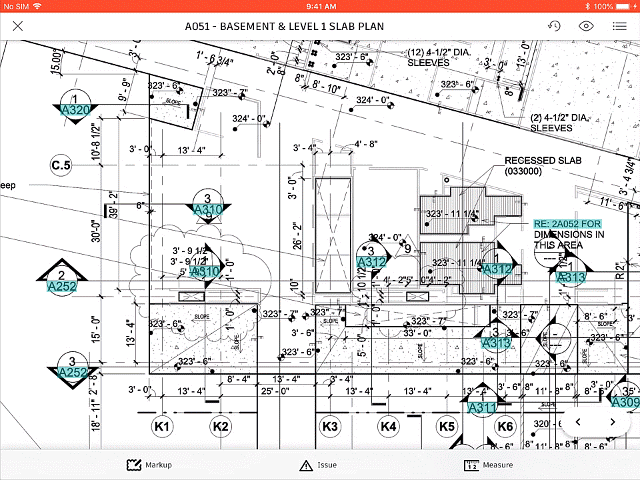

位置合わせ

2 点間の既知の距離を入力することによって、ドキュメントおよびモデルでの計測を位置合わせします。

1. タップして、ドキュメントまたはモデルを開きます。
2. [計測] をタップします。
3. [位置合わせ] をタップします。
4. ドキュメント内の 2 点をタップします。
5. 長さの値を入力して単位を選択します。
6. [位置合わせ]をタップします。

単位または精度を変更する

計測単位を変更する:

1. タップして、ドキュメントまたはモデルを開きます。
2. [計測] をタップします。
3. をタップします。
4. [単位]をタップし、必要な計測単位に変更します。
   注: 使用可能な単位は次のとおりです。

   • 小数フィート
   • 小数インチ
   • 分数インチ
   • フィートと分数インチ
   • フィートと小数インチ
   • メートル
   • センチメートル
   • ミリメートル
   • メートルとセンチメートル

計測の許容値または精度を変更する:

1. タップして、ドキュメントまたはモデルを開きます。
2. [計測] をタップします。
3. をタップします。
4. [精度]をタップし、必要な精度の単位に変更します。

角度を計測する

1. タップして、ドキュメントまたはモデルを開きます。
2. [計測] をタップします。
3. [角度] をタップします。
4. 角度を計測するには、3 点をタップします。計測された角度の値が表示されます。

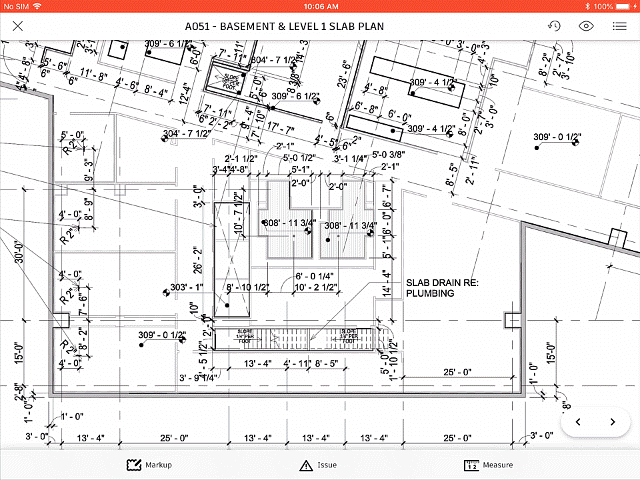

面積を計測する

1. ドキュメントをタップして開きます。
2. [計測] をタップします。
3. をタップします。
4. 面積を計測するには、3 点以上をタップします。計測領域の面積が表示されます。
注: 計測領域を閉じるために、必ず最初の点をタップしてください。
