排水ライン

[排水ライン]グレーディング オブジェクトは、[低点]とともに、サーフェス三角形の勾配方向をコントロールする排水要素です。位置合わせしたサーフェス ゾーンの勾配によって優先設定されていない限り、モデル内のすべての三角形は最も近い排水区域に向かう勾配を実現しようとします。

排水ラインを割り当てる場合、線の始点が高点であり、線の方向は低点に向かいます。排水ラインは開いたジオメトリで、閉じたループを形成しない必要があります。

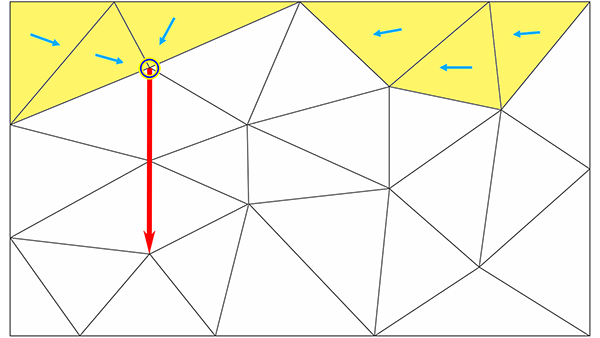

排水ラインを使用して設計する場合は、最適化プロセスで排水ラインがどのように機能するかを理解することが重要です。次の簡略化された例を参照してください。サーフェスには単一の排水ラインがあります。中心が排水ラインの高点より上にある三角形は、高点に向かって傾斜します。

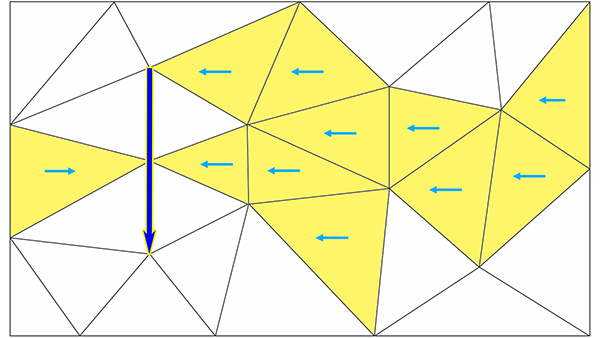

中心が排水ラインから離れていて、隣接せず、ラインの後ろまたは前にない三角形は、排水ラインに向かって傾斜します。

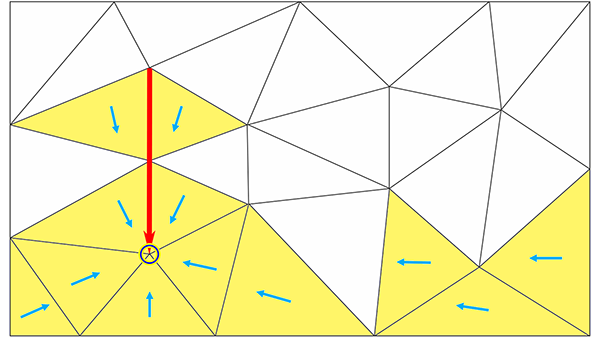

中心が排水ラインに隣接するか、排水ラインの前にある三角形は、低点に向かって傾斜します。

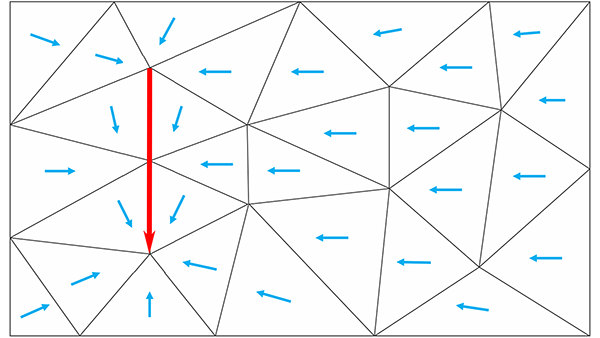

この例では、排水のグレーディングの意図は次のようになります。

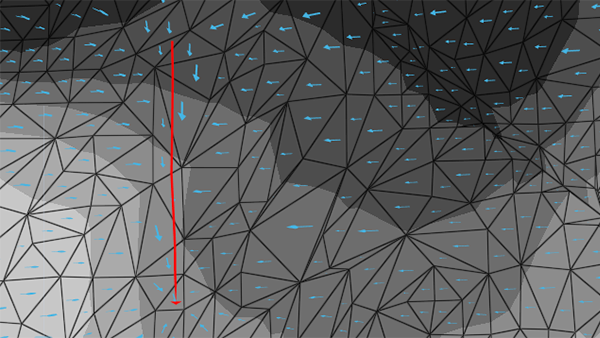

[視覚化ツールバー]の[ワイヤフレーム]テーマと[水文学方向ベクトル]を使用すると、Grading Optimization がどのように排水のためにサーフェス グレーディングの解決を試みるかを確認しやすくなります。
