尾根線

尾根線オブジェクトは、排水用にサーフェス三角形の勾配方向をコントロールします。ゾーン内のすべての三角形は、位置合わせされたサーフェス ゾーンの勾配によって変更されない限り、最も近い尾根線から離れるように傾斜しようとします。

尾根線は開いたジオメトリで、閉じたループを形成しない必要があります。

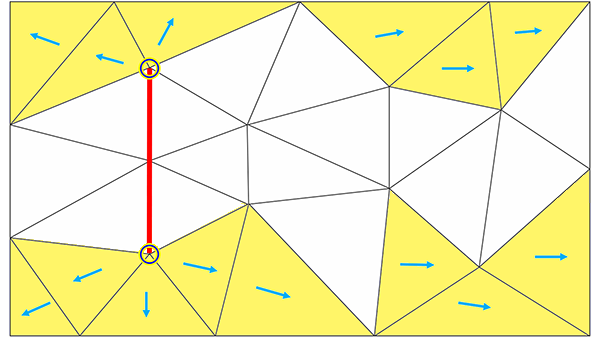

尾根線を計画する場合は、最適化プロセスで尾根線がどのように機能するかを理解することが重要です。次の簡単な例では、図心が尾根線の終点の上または下にある三角形が、その点から離れるように傾斜します。

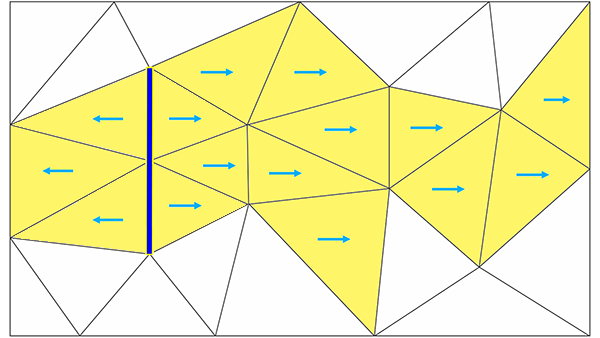

図心が線の終点の上または下にない三角形は、尾根線から離れるように垂直に傾斜します。

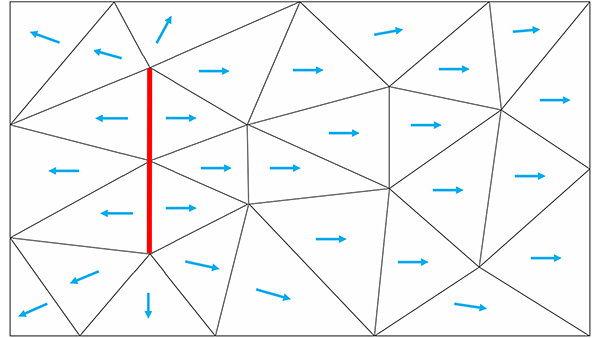

この例では、グレーディングの意図は次のようになります。

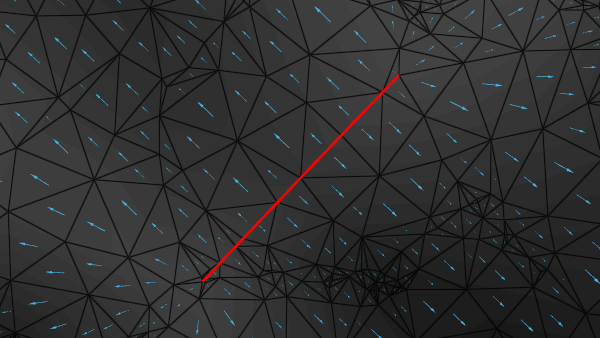

[視覚化ツールバー]の[ワイヤフレーム]テーマと[水文学方向ベクトル]を使用すると、Grading Optimization がどのように尾根線のサーフェス グレーディングの解決を試みるかがわかりやすくなります。
