チュートリアル: ジョイントを手動で追加する

ボトムアップ方法で作業する場合は、アセンブリ内の各コンポーネントを個別に作成してから、同じデザインに挿入します。同じデザインでは、コンポーネントを正しく配置し、手動でジョイントを追加すると、コンポーネントが互いに相対的にどのように移動するかを定義できます。

このチュートリアルでは、クランプ アセンブリのコンポーネントにジョイントを追加して、クランプの動きをコントロールします。

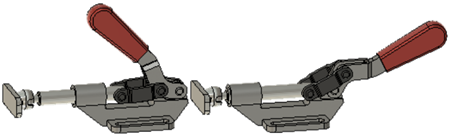

すべてのコンポーネントが組み立てられ、ジョイントがパーツの動きを表しているクランプ

前提条件

1. [データ パネル] > [新規プロジェクト]をクリックし、プロジェクトとして Manual Joints を入力してプロジェクト フォルダを作成します。このプロジェクトでクランプを組み立てます。
2. [データ パネル] > [基本トレーニング] > [06 - アセンブリ]をクリックします。ダブルクリックして、次のパーツを開きます。
   • ベース
   • クランプ
   • コネクタ
   • グリップ
   • [腕の長さ]
   • 軸
3. [ファイル] > [名前を付けて保存]をクリックし、Manual Joints プロジェクトに各パーツを保存します。
4. この新しい場所に保存した後、各パーツを閉じます。
5. Manual Joints プロジェクトをダブルクリックして開き、ファイルがプロジェクト内にあることを確認します。
6. 新しい無題のデザインが開いていることを確認します。
7. [保存]をクリックして、Manual Joints に Clamp Joints という名前でデザインを保存します。
