コーナー ツールパスのパスの選択

コーナー ツールパスの生成時には、次の 3 種類のツールパスを選択できます。

1. 最大切削ピッチとともに
2. 一定切削ピッチとともに
3. 横方向

沿う方向

[沿う方向]タイプを使用する場合、パスは材料に沿って(たとえば内側コーナーに沿って)進みます。通常、パーツの緩斜面領域の加工に使用されます。

[最大切削ピッチとともに]を使用する場合、切削ピッチは、ストック境界の中に常に残るように調整されます。そのため、周囲の領域の表面仕上げは影響を受けません。最大切削ピッチは、ストック境界の最大幅部で発生します。ストック境界が小さいと切削ピッチが近づき、各切削ピッチの材料が削り残され、パーツで工具がこすれる可能性があります。

[一定切削ピッチとともに]を使用する場合、ストック境界全体で一定切削ピッチが維持されるため、切りくずの厚さが一定になり、切削条件が改善されます。ストック境界が狭くなると、最も外側のパスが既に加工された領域を囲む可能性があり、その結果、表面仕上げにマークが付く可能性があります。

次の例では、円形ボスの底部にストック境界があり、最大切削ピッチと一定切削ピッチの沿う方向を使用した結果を示しています。

最大切削ピッチとともに	一定切削ピッチとともに

横方向

パスは、材料を横切って(たとえば内側コーナーを横切って)進み、通常、急斜面領域の加工に使用されます。

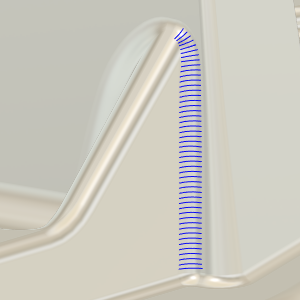

垂直な壁に[横方向]を使用すると、工具破損の可能性が高まる、コーナーの垂直下方向への工具の進行を防ぐことができます。
