アンダーカットを加工する

アクセシビリティ解析では、選択した平面ビューから見えるデザインのパーツがハイライト表示されます。このツールを使用して、製造が困難な可能性があるデザイン内のアンダーカットや凹型サーフェスを特定します。たとえば、次のいずれかを入力します。

• 切削: 特定の加工操作またはセットアップでアンダーカットにアクセスできない場合があります。
• 鋳造: アンダーカットが原因で、パーツが射出成形機から直接突き出されなくなる可能性があります。
• 積層: アンダーカットは、積層造形プロセスで追加のサポートを必要とする場合があります。

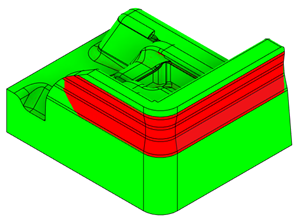

赤色で示したアンダーカット領域の例

3 軸モーションでアンダーカットを加工する

[アンダーカット加工]パラメータを使用して、3 軸ツールパスを生成してアンダーカット領域を加工することができます。ヒント: ロリポップ、ディスク、バレル、およびあり溝の工具は、3 軸アンダーカット加工に最適です。

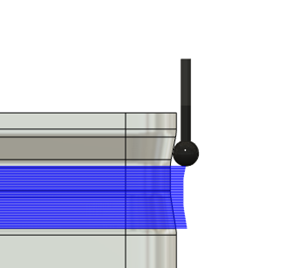

ロリポップ工具で加工されるアンダーカット領域**

5 軸モーションでアンダーカットを加工する

[アンダーカット加工]パラメータと[複合軸]タブにあるオプションを使用して、5 軸ツールパスを生成してアンダーカット領域を加工することができます。3 軸加工と比較すると、ボール状工具を含め、5 軸加工時にはより幅広い工具を使用することができます。一般的に、アンダーカットの加工時に 5 軸モーションを使用すると、単一の操作でパーツのより多くの領域に到達できるため、貴重なプログラミング時間を節約できます。

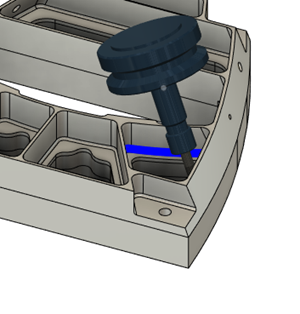

アンダーカット領域をボール状工具で加工**
