名前の付いたビューの関連付けのリファレンス(製造作業スペース)

名前の付いたビューをセットアップまたは操作に関連付けると、その名前の付いたビューが加工指示書に追加されます。加工指示書は、マシン上でパーツをセットアップする担当者を視覚的に補助します。

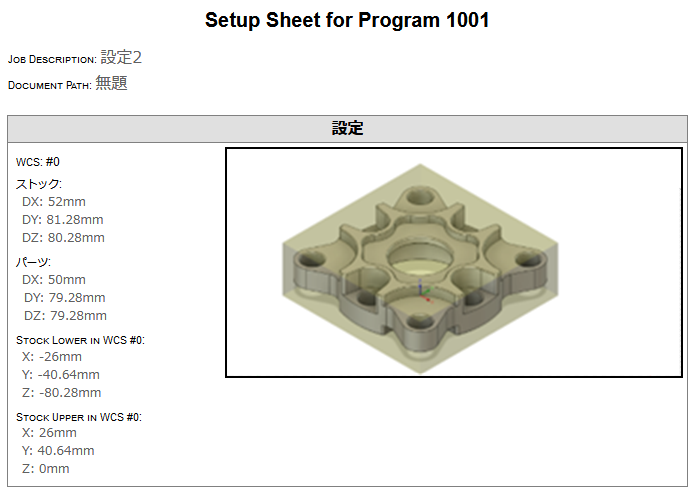

セットアップに関連付けられた名前の付いたビューを表示する加工指示書

名前の付いたビューをセットアップまたは操作に関連付けるには:

1. [製造]作業スペースで名前の付いたビューを作成します。

   名前の付いたビューは、ブラウザの[名前の付いたビュー]フォルダ内に保存されます。



   注: 名前の付いたビューは、そのビューが作成された作業スペースにのみ保存されます。ただし、名前の付いたビューを共有する[デザイン]作業スペースおよび[レンダリング]作業スペースは除きます。

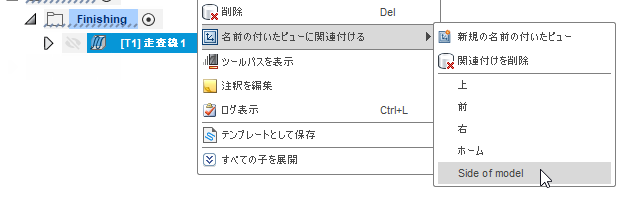

2. ブラウザで、セットアップまたは操作を右クリックし、[名前の付いたビューに関連付ける]をクリックして、作成した名前の付いたビューを選択します。



名前の付いたビューの関連付けを削除する

ブラウザで、セットアップまたは操作を右クリックし、[名前の付いたビューに関連付ける] > [関連付けを削除]をクリックします。
