エディタを使用して、ポスト処理後に NC プログラムをレビューできます。

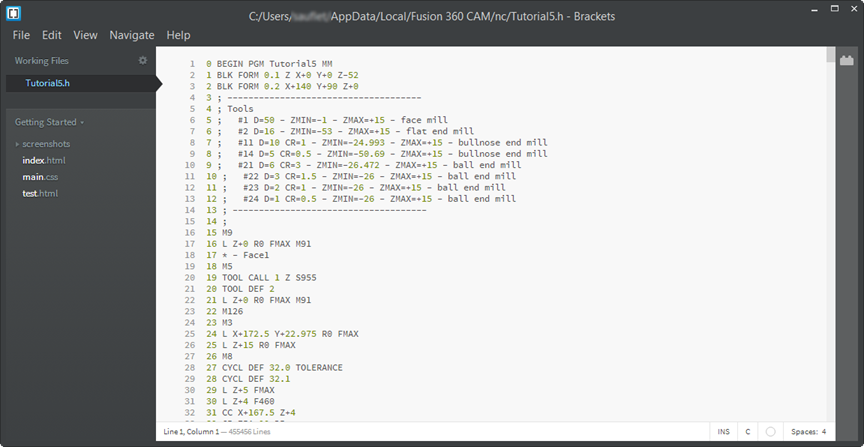

システムに含まれているエディタは Brackets と呼ばれます。このエディタはオープン ソースであり、クロスプラットフォーム環境で実行できます。Fusion は Windows と Mac の両方の環境で動作するため、Brackets エディタは適切な選択肢でした。

プログラムをポスト処理するときにはこのエディタが自動的に開き、NC プログラムをレビューできます。これは、フラッシュ ドライブやディスクのようなポータブル デバイスにプログラムを保存し、マシンに転送するときにも便利です。Brackets には、RS232 通信機能は含まれていません。

サード パーティ製のエディタは多数存在し、その多くが RS232 通信機能を備えています。無料のものと、料金が発生するものがあります。お気に入りのエディタがある場合は、基本設定を変更して既定として設定できます。

アプリケーション バーの右上隅で、[マイ プロファイル]をクリックし、[基本設定]を選択します。

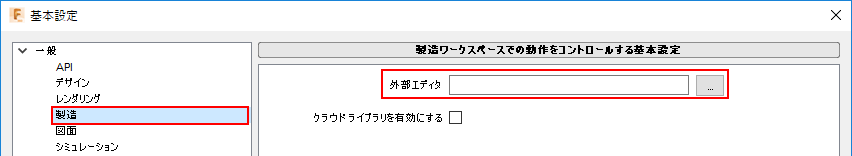

[基本設定]ダイアログの左側のリストから、[全般] - [製造]を選択し、目的の外部エディタを選択します。

サード パーティ製のエディタと通信

ここに、Windows と Mac 両方の OS で利用可能なエディタの簡単なリストを示します。一部は、RS232 通信のオプションを備えています。バックプロット機能を持つものも多数あります。

これは、これらの製品を推奨するものではありません。

[製品]	編集者	RS232	コスト	アプリケーションは OS に	Web サイト
Cimco	x	使用可能	$$ to $$$	Win	https://www.cimco.com/
Predator	x	使用可能	無償 ～ $$$	Win	https://www.predator-software.com/Predator_Software.htm
DNC Software LTD	x	使用可能	-$$$	Win	https://www.pronc.com/matrix.php
NotePad++	x	n/a	寄付	Win	https://notepad-plus-plus.org/
Visual Studio Code	x	n/a	free	Win/Mac	https://code.visualstudio.com/
NC Viewer	x	n/a	free	Win/Mac	https://apps.autodesk.com/FUSION/en/Home/Index
Sublime	x	n/a	-$	Win/Mac	https://www.sublimetext.com/3
UGS	x	はい	寄付	Win/Mac	https://winder.github.io/ugs_website/
シリアル		はい	-$	Mac	https://www.decisivetactics.com/products/serial/
goSerial		はい	寄付	Mac	https://www.furrysoft.de/?page=goserial

費用の凡例: -$ = 100 ドル未満、$ = 100 ～ 200 ドル、$$ = 200 ～ 300 ドル、$$$ = 300 ドル以上。一般的な費用の情報は、参照用にのみ提示しています。

RS232 インタフェース ケーブル情報

一般的に、最新のコンピュータには RS232 ポートがありません。USB から RS232 への変換アダプタの購入が必要になる可能性があります。RS232 ポートの構成は、25 ピンまたは 9 ピンです。多くの CNC マシンには 25 ピン RS232 コネクタがありますが、USB/RS232 アダプタはおそらく 9 ピンです。上記の専門的な通信パッケージにも、コンピュータをマシンに接続するために必要なケーブルに関する情報が含まれている可能性があります。
