ツールパス リファレンスをプレビュー

ツールパスの計算中にプレビューとシミュレーションを行います。

ツールパスの計算中に[製造]作業スペースでツールパスのプレビューとシミュレーションを行うことができます。計算に時間がかかるツールパスがある場合は、タスク マネージャの[非表示]ボタンをクリックすることで(表示されている場合)、作業を続行することができます。

計算操作を選択した場合は、プレビューにその時点までに生成されたツールパスが表示されます。これは、計算が完了するのを待つことなく、不正な加工境界などの不正なパラメータを、処理の早い段階で検出するのに非常に役立ちます。

部分的に生成されたスキャロップ ツールパスのプレビュー

同様に、[ミル]、[旋盤]、または[積層]タブで、[アクション] > [シミュレーション] を選択して、ツールパスの計算をシミュレートします。ツールパスが無効な場合は Fusion が警告を表示しますが、[はい]をクリックして続行すると、シミュレーションが可能です。

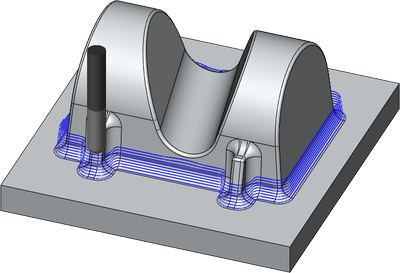

部分的に生成されたスキャロップ ツールパスのシミュレーション
