Fusion には、等高線仕上げ加工方法でうす壁を加工するための特別なサポートが含まれます。

うす壁のあるパーツで既定の設定で等高線仕上げを実行すると領域順のツールパスが作成されます。うす壁のポケットの場合、反対側を加工する前に 1 つの側面を完全に加工すると壁を壊してしまう可能性があります。

この問題は、次に移行する前に Z 軸全体を仕上げる[パス]タブの[深さ順]オプションを有効にすることによって回避できます。

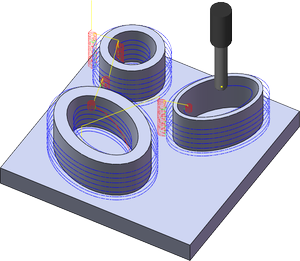

領域順(既定)

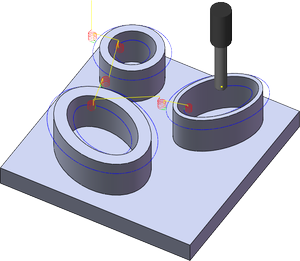

深さ順

うす壁とより厚い壁の両方があるパーツでは、深さ順では望ましくない追加のリンクを生じる場合があります。CAM では、この代わりにツールパスを領域順ではなく深さ順にする必要がある場合をコントロールできる[うす壁を使用]オプションを有効にすることができます。

たとえば、上に示すパーツ上に、2 mm、4 mm、6 mm 厚さの壁を持つ 3 つの垂直部があります。[うす壁幅]を 3 mm に設定すると、2 mm の壁のある垂直部のツールパスは深さ順に加工され、他の 2 つの垂直部は領域順に加工されます。

うす壁幅 3 mm のうす壁の使用
