[フェイシング - ストック オフセット]のリファレンス

パーツのエッジをオーバーラップする量を指定します。この追加オフセットは、自動ストック選択または手動で選択された境界に適用されます。

フェイシング加工法では、[ストック オフセット]設定によって自動または手動のストック輪郭に追加のオフセットを指定することができます。

選択された、または自動のストック輪郭は、指定した量だけ外側にオフセットされます。

*[ストック オフセット]が 0 mm に設定された自動ストック*

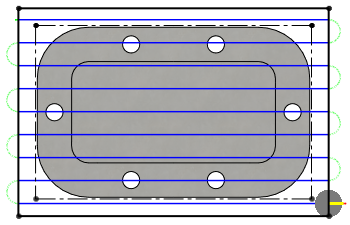

*[ストック オフセット]が 10 mm に設定された自動ストック*
