[二接角度]のリファレンス

[ペンシル]操作の定義パラメータは、[二接角度]です。

Fusion では、この角度より大きい角度差でパーツに 2 箇所同時に接触するすべてのパスに沿って工具を動かします。

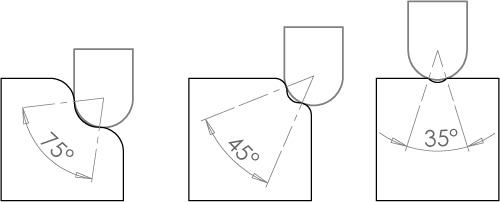

さまざまな二接角度の図

[二接角度]パラメータは、通常は、ペンシル加工法によって検出されるエッジの小ささを制限するために使用します。

次の例では、異なるサイズの 3 つの丸い「段差」を持つパーツで 20 mm のボール エンド工具を使用しています。[二接角度]パラメータは、加工するエッジのコントロールに使用することができます。

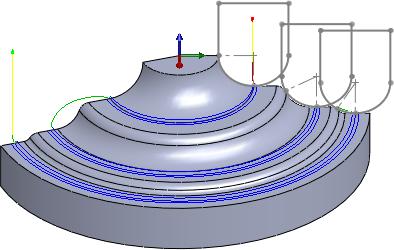

二接角度 = 15 度の[ペンシル]ツールパス

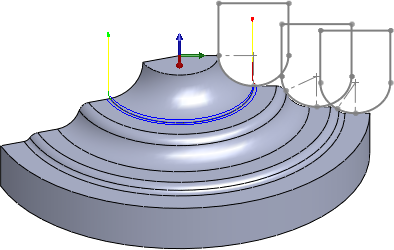

二接角度 = 70 度の[ペンシル]ツールパス
