工具軸制限

Fusion Manufacturing Extension

この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。

注: 工作機械の製造元によって、ツールパスのプログラミング時に[工具軸制限]設定内で使用できるマシンの工具軸の最小傾斜と最大傾斜の範囲が指定されている場合があります。

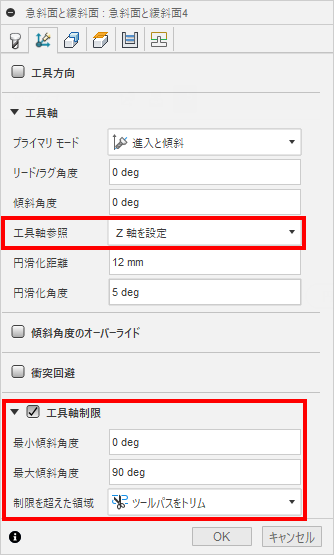

[急斜面と緩斜面]ダイアログの工具軸制限

マシンコンフィグに応じて、回転軸がマシンヘッドの周囲である場合は、工作機械内の他のコンポーネントとの衝突を回避するために、ヘッドの傾斜範囲を制限することができます。回転動作がテーブルの周囲であり、重いストックを加工している場合は、テーブルによって実行される傾斜量を小さくすることができます。

最小傾斜と最大傾斜は、工具が[工具軸参照]からどこまで傾斜できるかを制限します。[工具軸参照]は、セットアップの Z 軸、または工具方向の Z 軸になります。ただし、工具軸がどの方向に傾くかは制限されません。この方向は、工具軸が常にパーツから離れる方向に傾くように自動的に決定されます。



1 - 最小傾斜
2 - 最大傾斜

工具軸が指定された制限より大きく傾く可能性があるツールパスを計算するときは、次のいずれかを選択できます。

[ツールパスをトリム]: [最小傾斜]と[最大傾斜]の制限を超えて工具軸を傾けるツールパスの部分を削除します。このオプションは、工具軸の角度が表面仕上げに重要で、別のセットアップを使用してパーツの加工を完了する場合に使用します。
[傾斜制限で加工]: 工具軸が制限に達した状態で保持します。工具軸の角度が表面仕上げに重要でない場合、このオプションを使用して現在のセットアップでパーツの加工を続行します。
