送り高さ

送り高さでは、パーツに進入する送り速度や切込み速度に変化する前に工具が早送りする高さを設定します。送り高さは、[トップ]より上に設定する必要があります。[オフセット]** を使用して、 [開始] で選択した参照から高さをシフトします。正または負のオフセットを指定すると、高さはいずれかの方向に移動します。

ドリル加工操作では、初期の送り高さと退避ペック高さとしてこの高さを使用します。

送り高さ。

開始点

• 移動高さ: [移動高さ] からの増分オフセットです。
• 退避高さ: [退避高さ] からの増分オフセットです。
• 無効: 送り高さを無効にして、工具が進入まで早送りされるようにします。「無効」を参照してください。
• トップ高さ: [トップ高さ] からの増分オフセットです。
• ボトム高さ: [ボトム高さ] からの増分オフセットです。
• モデル トップ: [モデル トップ] からの増分オフセットです。
• モデル ボトム: [モデル ボトム] からの増分オフセットです。
• ストック トップ: [ストック トップ] からの増分オフセットです。
• ストック ボトム: [ストック ボトム] からの増分オフセットです。
• 選択: モデル上の選択された点(頂点)、エッジ、または面からの増分オフセットです。
• 原点(絶対): 特定の操作での [設定] または [工具方向] 内で定義されている [原点] からの絶対値オフセットです。

ドリルのみ:

• 穴トップ: [穴トップ] からの増分オフセットです。
• 穴ボトム: [穴ボトム] からの増分オフセットです。
• 穴セグメント トップ: 選択した穴セグメントの上部からの増分オフセットです。
• 穴セグメント ボトム: 選択した穴セグメントの下部からの増分オフセットです。

無効

[開始] で [無効] を選択すると、工具は送り高さで停止するのではなく、進入まで早送りされます。

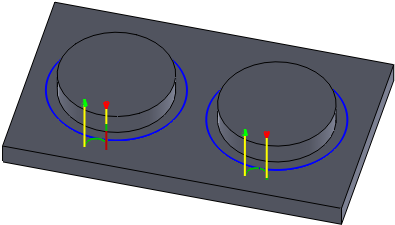

左のツールパス: 送り高さをモデル上部から 5 mm に設定した[2D 輪郭]の場合、右のツールパス: 送り高さを無効にした[2D 輪郭]。
