負の直径で旋削する

X 座標を反転したパーツの下半分を加工することができます。これにより、チップ排出が改善され、同じ工具を使用してパーツの外側と内側の両方を加工できるようになります。

負の直径での旋削は、次の方法で使用できます。

• 旋盤輪郭粗取り
• 旋盤輪郭仕上げ
• 旋盤溝切り粗取り加工法
• 旋盤溝切り仕上げ
• 旋盤ねじ切り

負の直径で旋削する場合:

• 固定サイクルは使用できません。
• 操作の既定のスピンドル方向が逆になっています。
• ツールパスの X 座標が反転します。
• 円弧移動は反転します(つまり、G2 と G3 が反転します)。
• 補正が[制御機]に設定されている場合、補正の開始は反転します(つまり、G41 と G42 が反転します)。

パーツの下半分にツールパスを生成する

1. [製造] 作業スペース ツールバーで、負の方向での旋削をサポートする操作を選択します。たとえば、 [旋盤] > [旋盤] > [輪郭粗取り] をクリックします。

2. [工具] タブの [モード] グループで、 [旋盤モード] を選択します。

3. [負の直径で回転] チェックボックスをオンにします。

4. [工具設定] グループでは、既定のスピンドル方向が自動的に反転します。工具の設定と一致していることを確認してください。

5. 残りの操作を通常どおりにプログラムします。

6. [OK] をクリックします。

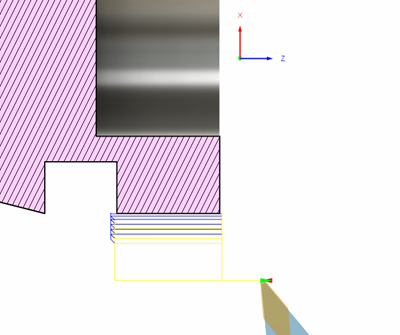

   ツールパスがパーツの下半分に生成されます。
