複合軸輪郭ツールパスを生成する

1. [製造]作業スペースのツールバーで、[ミル] > [複合軸] > [複合軸輪郭]をクリックします。

   [複合軸輪郭]ダイアログが開きます。

2. [工具]タブで、[選択]をクリックして工具を選択します。工具がまだない場合は、作成する必要があります。

   ヒント: テーパ ミルは複合軸輪郭ツールパスを使用して材料を除去する場合に最適です。

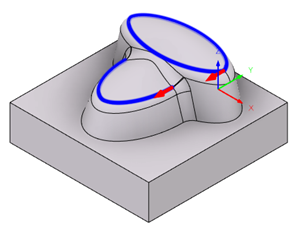

3. [ジオメトリ]タブで、[曲線選択]がアクティブな状態で、ツールパスを駆動するモデル上の 3D 曲線を選択します。



4. 省略可能な手順:

   • [パス]タブで、工具が曲線を加工できない場合の動作を指定するには、[切削モード]パラメータを変更します。

   • 工具の異なる部分で曲線を加工するには、[軸オフセット]パラメータを調整します。

   • 材料の除去を改善するために、退出する前に進入点を越えて工具を移動する場合は、[パス オーバーラップ]の距離を大きくします。

   • [複合軸]タブで、工具の傾斜モーションをより適切にコントロールするために、傾斜パラメータを調整します。

5. [OK]をクリックします。

ツールパスが生成されます。
