旋盤負荷制御粗取りツールパスを生成する

1. [製造]作業スペースのツールバーで、[旋盤] > [旋盤] > [旋盤負荷制御粗取り] をクリックします。

   [旋盤負荷制御]ダイアログが開きます。

2. [工具]タブで、[選択]をクリックして工具を選択します。ダイアログの左側のパネルの[Fusion ライブラリ]で、[旋盤工具]ライブラリから工具を選択します。

   ヒント: このツールパスで最もよく使用される選択は溝切り工具です。

3. [工具設定] グループで、 [主軸回転] オプションを選択します。

   順方向(時計回り)と逆方向(反時計回り)は、チャックの後ろから見たときのメイン スピンドルを基準とします。スピンドルが工具のインサートに向かって回転していることを確認します。

   注: この設定はスピンドル方向のみを変更し、工具方向には影響しません。CNC マシンでコードを実行する前に、シミュレーション結果を目視で確認し、ポスト処理出力でスピンドルの M コードを確認します。

4. [形状]タブで、フロントとバックの境界を使用して、Z 軸方向のツールパス領域を封じ込めます。

   [オフセット]値を入力することで、選択されている[フロント モード]または[バック モード]を拡張することができます。

5. [半径]タブで、X 方向に加工する領域を調整します。[外側半径]の切削始点と[内側半径]の切削終点を設定します。

6. [パス]タブで、[最小切削半径]を工具と材料タイプに適した値に設定します。

7. [OK]をクリックします。

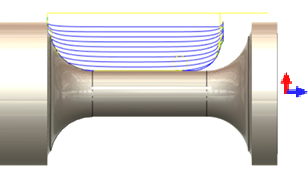

ツールパスは次のようになります。
