旋盤切落としツールパスを生成する
[製造]作業スペースのツールバーで、[旋盤]タブ > [旋盤] > [旋盤切落とし]
をクリックします。[パーツ]ダイアログが開きます。
[工具]タブで、[選択]をクリックして工具を選択します。使用する工具を作成していない場合は、[工具ライブラリ]ダイアログの左側のパネルで、 Fusion ライブラリ**(旋盤工具ライブラリ)**から工具を選択します。
ヒント: このタイプのツールパスの OD または ID の溝切り工具および切落とし工具を選択します。
注: ほとんどの状況において、形状を選択する必要はありません。切落としツールパスはモデル バックを切削します。[工具設定] グループで、 [主軸回転] オプションを選択します。
順方向(時計回り)と逆方向(反時計回り)は、チャックの後ろから見たときのメイン スピンドルを基準とします。スピンドルが工具のインサートに向かって回転していることを確認します。
注: この設定はスピンドル方向のみを変更し、工具方向には影響しません。CNC マシンでコードを実行する前に、シミュレーション結果を目視で確認し、ポスト処理出力でスピンドルの M コードを確認します。[半径]タブで、X 方向に加工する領域を調整します。切削の[外側半径]始点と[内側半径]終点を設定します。
省略可能な手順:
パーツのバック エッジに面取りまたは半径を作成するには、[形状]タブに移動し、[面取りタイプ]チェックボックスを選択します。
中心線を越えて切削するには、[半径]タブに移動し、[内側半径以下の切削距離]の値を調整します。
切削の終端に達する前に工具の圧力を下げるには、[パス]タブに移動し、[減速された送りと速度を使用]チェックボックスを選択します。
[OK]をクリックします。

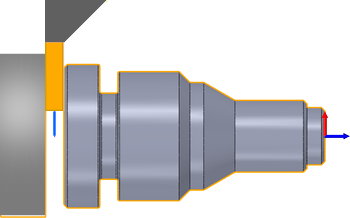

ツールパスは次のようになります。
旋盤切落し: バーからパーツを切落します。
