寸法を整列する

[寸法を整列]ツールを使用して、Fusion の[図面]作業スペースで長さ寸法または角度寸法をスタックまたは位置合わせする方法について説明します。

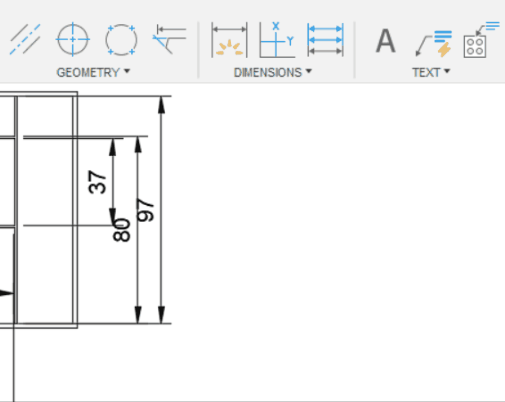

寸法をスタックする

長さ寸法または角度寸法間の間隔を調整します。

1. ツールバーで、[寸法] > [寸法を整列] を選択します

   [寸法を整列]ダイアログが表示されます。既定では、[スタック] オプションが選択されています。

2. 他のすべての寸法を上または下にスタックする基準寸法を選択します。

3. スタックする他のすべての寸法を選択します。

4. 既定の間隔(距離)をそのまま使用するか、スタックされた寸法間のカスタム間隔を指定します。

5. [OK]をクリックします。

寸法を位置合わせする

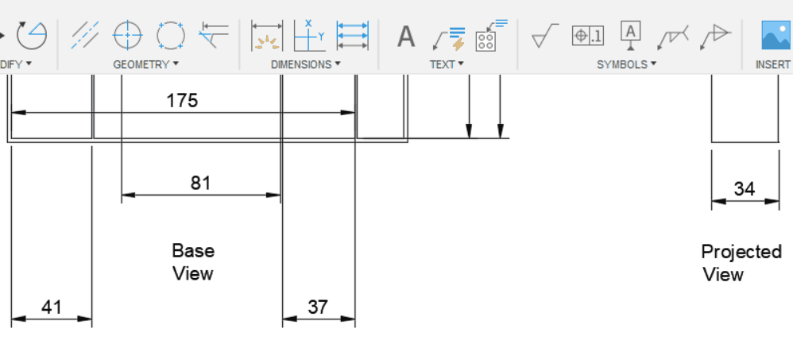

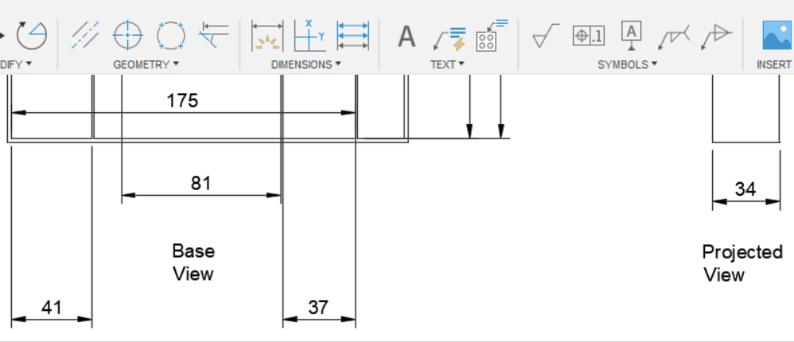

1 つのビュー内や複数のビュー間で、長さ寸法または角度寸法を位置合わせします。

1. ツールバーで、[寸法] > [寸法を整列] を選択します

   [寸法を整列]ダイアログが表示されます。既定では、[スタック] オプションが選択されています。

2. [タイプ]に[位置合わせ] を選択します。

3. 他のすべての寸法を位置合わせする基準寸法を選択します。

4. 位置合わせする他のすべての寸法を選択します。

5. [OK]をクリックします。
