曲線の最小/最大寸法を作成する

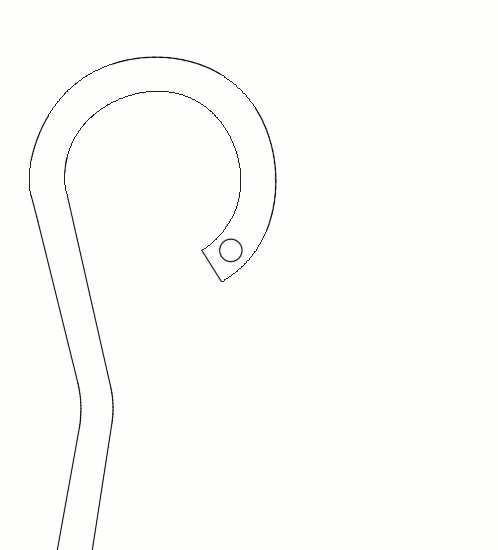

[曲線の最小/最大寸法]ツールを使用して、Fusion の[図面]作業スペースで、エッジから曲線まで、または曲線から曲線までの最小/最大距離を計測する方法を説明します。

1. ツールバーで、[寸法] > [曲線の最小/最大寸法] を選択します。
2. シート上で、最初のエッジまたは曲線を選択します。
3. 2 番目のエッジまたは曲線を選択します。前の手順でエッジを選択した場合は、曲線を選択します。
4. カーソルを動かして、寸法の位置を決定します。
5. クリックしてシート上に寸法を配置します。

寸法がシートに表示されます。
