弧長寸法を作成する

Fusion の[図面]作業スペースで[弧長寸法]ツールを使用して、シート上の円弧に沿った距離を計測する寸法を作成する方法を学習します。

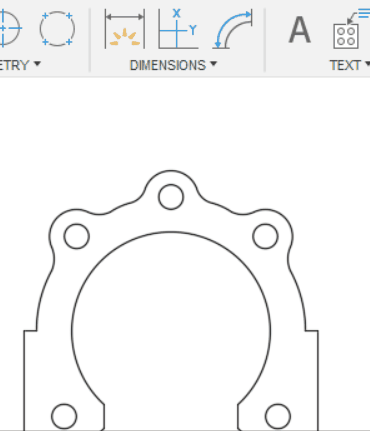

1. ツールバーで、[寸法] > [弧長寸法] を選択します。
2. シートで、円弧を選択します。
3. 弧長寸法の位置を指定するか、右クリックしてコンテキスト メニューから[完全]または[部分]の弧長を選択します。
4. (省略可能)別の円弧を選択し、上記の手順を繰り返します。
5. Enter を押してツールを終了します。

寸法がシートに表示されます。

ヒント

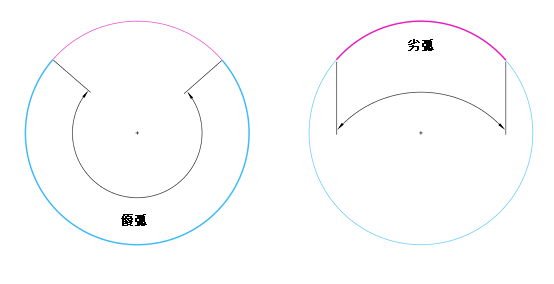

同じ円/円弧の優弧/劣弧の長さをマークすることができます。優弧/劣弧は、選択した円/円弧のセクタの内側または外側にカーソルを移動することで切り替えることができます。
