矢印を反転

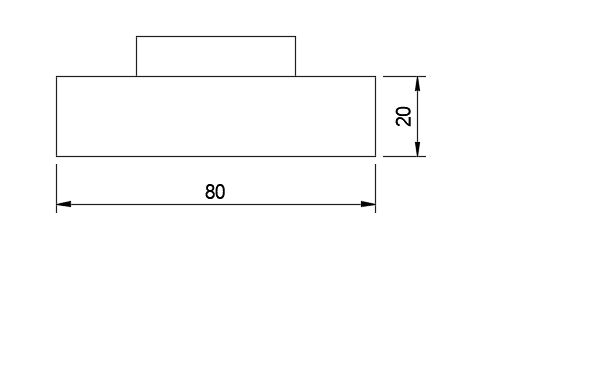

Fusion の[図面]作業スペースの[矢印を反転]ツールを使用して、寸法矢印の方向を 1 つずつ反転させる方法について説明します。

1. ツールバーで、[寸法] > [矢印を反転] を選択します。
2. シート上で、反転する寸法矢印を選択します。
3. 省略可能: 反転させる寸法矢印を 1 つずつ選択し続けます。
4. 完了したら、Esc を押してツールを終了します。

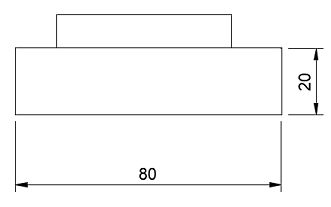

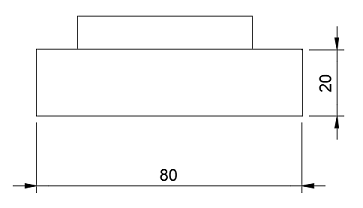

既定の矢印	反転された矢印

ヒント

• 寸法を右クリックし、メニューから[矢印を反転]を選択し、反転する矢印を選択します。
