表題欄の属性を編集する
表題欄の属性を編集する方法を学習します。
複数の図面で表題欄、図面枠、ドキュメント設定、またはシート設定を再利用する場合は、図面テンプレートを作成して時間を節約し、一貫した標準を適用します。また、テンプレートを使用して新しい図面を作成するときに、参照先のデザインから図面ビューとパーツ一覧を自動的に生成するプレースホルダ ビューおよびプレースホルダ テーブルを作成することもできます。
属性値を編集する
図面を作成するか開いた後、現在のシートで次の操作を行います。
タイトル ブロックをダブルクリックします。
[プロパティ]ダイアログが表示されます。
クリックして属性を選択します。
テキスト フィールドにカーソルが表示されます。
属性のテキスト フィールドに文字を入力します。
[閉じる]をクリックします。
質量の単位を変更する
プロジェクト表題欄に質量属性がある場合は、質量の単位を変更できます。
表題欄をダブルクリックします。
[プロパティ]ダイアログが表示されます。
[質量の単位]ドロップダウンから目的の質量の単位を選択します。
[プロパティを終了]をクリックします。
質量の精度を変更する
プロジェクト表題欄に質量属性がある場合は、質量の精度を変更できます。
表題欄をダブルクリックします。
[プロパティ]ダイアログが表示されます。
[質量の精度]ドロップダウンから目的の質量の精度を選択します。
[プロパティを終了]をクリックします。
属性値をリセットする
表題欄を選択して右クリックし、コンテキスト メニューから[プロパティをリセット]を選択します。
属性を追加する
表題欄に属性を追加するには、 [表題欄] コンテキスト環境にアクセスします。
現在のシートの表題欄を選択して右クリックし、コンテキスト メニューから[表題欄を編集]を選択します。
[ソース] を選択します。
- 既存から
- 最初から
- DWG ファイルから
(省略可能) [寸法基点ブロック] を選択し、表題欄の [名前] を指定します。
[OK] をクリックします。
[表題欄]コンテキスト環境を開始します。
![[表題欄]コンテキスト環境](../images/environment/title-block.png)
[表題欄] コンテキスト環境で、[表題欄] > [作成] > [属性]
を選択し、クリックして属性を配置します。[属性] ダイアログが表示されます。
[属性] ダイアログで、 [タイプ] ドロップダウンから属性タイプを選択します。
- 図面
- 一般
- 物理情報
[属性]ドロップダウンから属性を選択します。
- カスタム
- 作成者
- 作成日
- 図面尺度
- 用紙サイズ
- シート番号
- [部品番号]
- パーツ名
- 説明
- 材料
- [プロジェクト フォルダ]
- 表題 1
- 質量
注: カスタムの属性の値は手動で入力する必要があります。その他のすべての属性は、図面から継承されるプロパティで自動的に設定されます。(省略可能)属性の [フォント] 、 [高さ] 、 [色] 、および [位置合わせ] を調整します。
Fusion ManageFusion Manage を使用するには別途ライセンスが必要です。Fusion と併用することも、単独で使用することもできます。詳細情報。
図面のライフサイクルを管理
図面番号を管理
図面の改訂を管理
図面の状態を管理

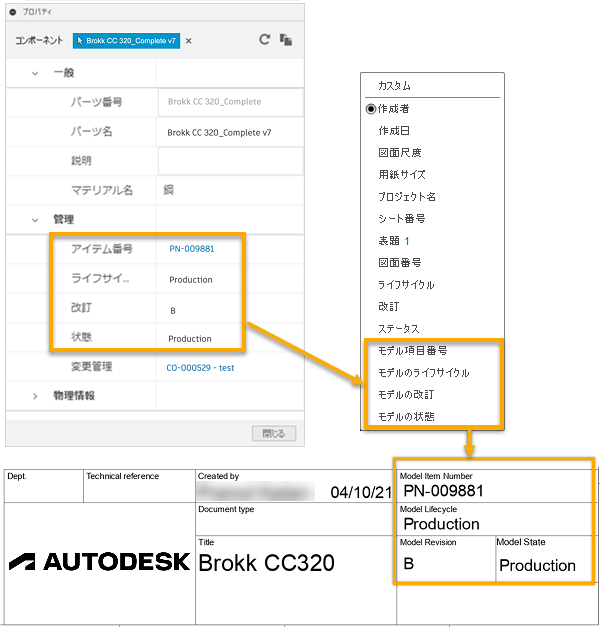

次の Fusion Manage の属性には、モデルのプロパティが含まれています。
モデル項目番号
モデルのライフサイクル
モデルの改訂
モデル状態
[閉じる] をクリックして、 [属性] ダイアログを閉じます。
[表題欄を終了] をクリックして、 [表題欄] コンテキスト環境を終了します。
ヒント
スマートなルールで、モデル ベースの属性と表題欄に表示される情報をすべてコントロールします。

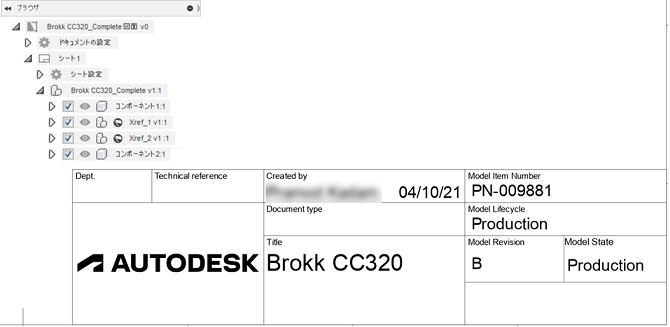

図面シートに複数コンポーネントのビューが含まれている場合は、アセンブリ全体のプロパティが表示されます。

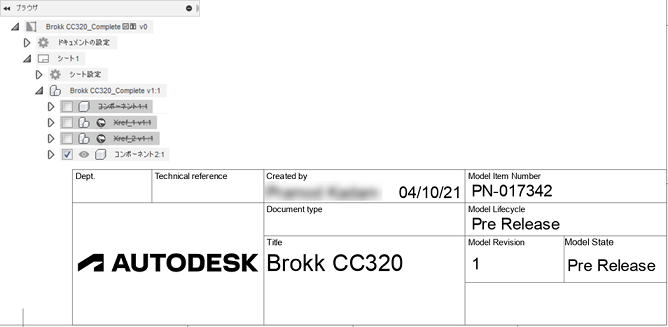

図面シートに単一パーツが表示されている場合は、表示されるプロパティはそのパーツに固有のものです。
