座標寸法を作成する

Fusion の[図面]作業スペースで[座標寸法]ツールを使用して、シート上の図面ビューで原点(0,0)からの垂直距離を計測する寸法を作成する方法について説明します。

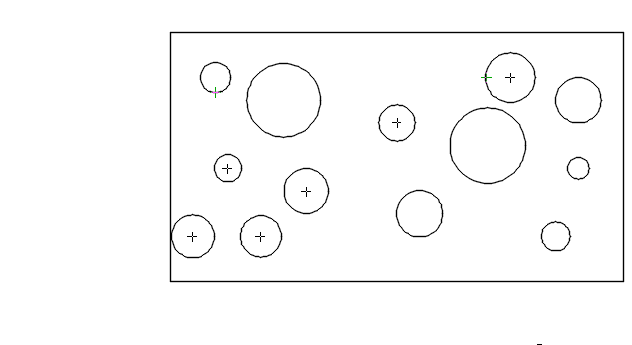

1. ツールバーで、[寸法] > [座標寸法] を選択します。
2. シート上で、クリックして図面ビューに原点(0,0)を配置します。
3. マウス ポインタを移動して原点の引出線の位置を指定します。
4. クリックして原点の引出線を配置します。
5. 計測する点を選択します。
6. マウス ポインタを移動して座標寸法の引出線の位置を指定します。
7. クリックして座標寸法の引出線を配置します。
8. 省略可能: 手順 5 ～ 7 を繰り返して、追加の座標寸法を配置します。

寸法がシートに表示され、図面ビューで計測するジオメトリに関連付けられます。

座標寸法の引出線を位置合わせする

1. 計測する点を選択したら、既存の座標寸法の上にカーソルを合わせます。

   オブジェクト スナップが表示されます。

2. 寸法を位置合わせする方向にマウス ポインタをドラッグします。

   オブジェクトのトラック線が破線で表示され、寸法の引出線がトラック線にスナップします。

3. クリックして座標寸法の引出線を配置します。

座標寸法の引出線がシート上で位置合わせされています。
