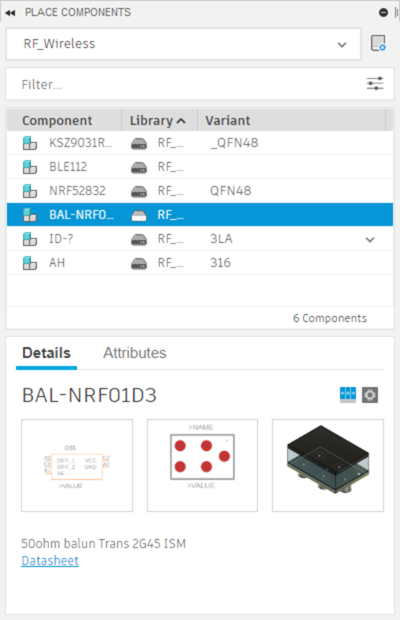

[コンポーネントを配置]パネル

[コンポーネントを配置] パネルはキャンバスの右側にあり、コンポーネント ライブラリへのアクセスを提供します。ライブラリ内の検索、フィルタ設定の変更による検索の絞り込み、および属性、回路図、フットプリント、3D モデルなどのコンポーネントの詳細の確認を行うことができます。パネルから直接ライブラリ マネージャを開くこともできます。

[コンポーネントを配置] パネルは、次の作業中に開くことができます。

• 回路図かいろず
• 2D PCB ドキュメント

コンポーネントを選択すると、パネルの下部に [詳細] と [属性] の 2 つのタブが表示されます。

• [詳細] タブには、含まれているコンポーネントの回路図、フットプリント、および 3D モデルのサムネイル イメージが表示されます。

• [属性] タブには、選択したコンポーネント属性のリストが表示されます。属性セット(旧称: テクノロジ)が以前に定義されている場合は、それらの属性セット間で切り替えることができます。
