信号の整合性を解析する

2D PCB ドキュメントをアクティブにしてコンポーネントを配置し、次の操作を実行します。

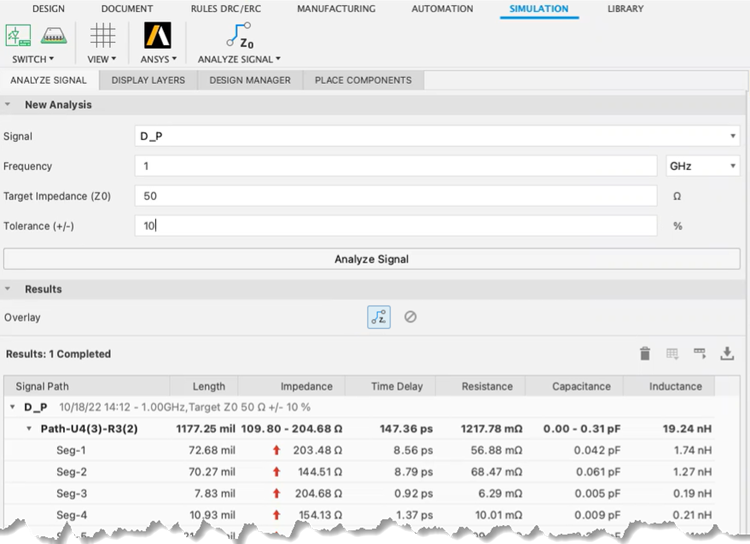

1. PCB の[シミュレーション]ツールバーで、[信号を解析] をクリックします。
2. ボード上の信号のリストから信号を選択します。
3. 任意の周波数を指定します。
4. 目標インピーダンス (Z0) を指定します。
5. 目標インピーダンスのパーセンテージとして、許容インピーダンス範囲を構成する許容値を指定します。
6. [信号を解析]をクリックします。入力フィールドの下の領域に結果が表示されます。
7. [結果]セクションで、信号パスかセグメントを選択します。これらの選択はキャンバス内でクロスハイライト表示されます。解析結果を確認し、適切な調整を行います。パスまたはセグメントをダブルクリックすると、そのオブジェクトの範囲にキャンバスがズームされます。
8. キャンバス オーバーレイの表示を切り替えるには、[インピーダンス オーバーレイ] または[オーバーレイなし] をクリックします。
