カップリング解析

[カップリング解析]により、信号の整合性を正確に把握し、デザインのパフォーマンスを最適化することができます。カップリング モードでは、「アグレッサ」に関する情報が提供されます。これは、解析中の信号に電磁的な干渉を引き起こす近傍のジオメトリです。導電性オブジェクトの信号名とそのレイヤーが表示されます。改良が必要なデザインの部分を特定するには、[カップリング結果ツリー]を参照してください。

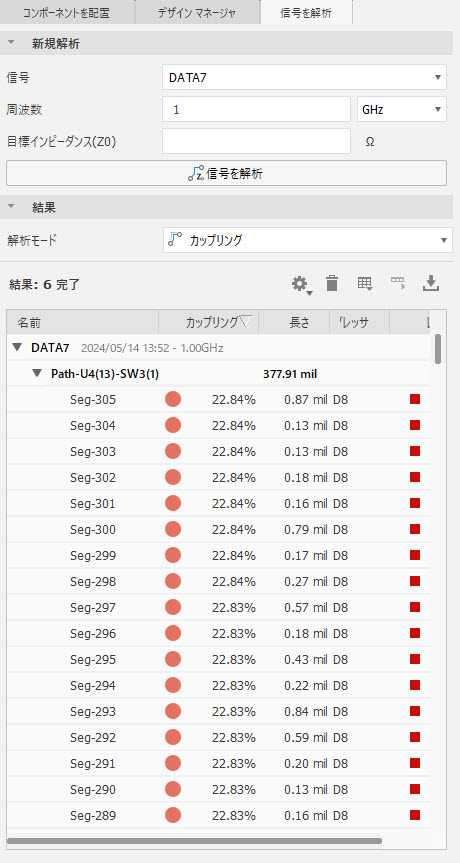

1. PCB の[シミュレーション]ツールバーで、[信号を解析] をクリックします。
2. ボード上の信号のリストから信号を選択します。
3. 任意の周波数を指定します。
4. [信号を解析]をクリックします。入力ボックスの下の領域に結果が表示されます。
5. ドロップダウン メニューを使用して、解析モードを切り替えます。
6. [カップリング]を選択します。

寒色から暖色へのグラデーションで、[カップリング]の度合いが表されます。ここでは、熱勾配は解析のガイドとして機能し、色が暖かいほどカップリングの度合いが高くなります。

1. 解析結果を確認し、適切な調整を行います。パスまたはセグメントをダブルクリックすると、そのオブジェクトの範囲にキャンバスがズームされます。
2. (オプション)その他の設定にアクセスするには、 [アクション]バーの[歯車]アイコンをクリックします。
3. (オプション)キャンバスのオーバーレイ表示を切り替えるには、[インピーダンス]または[カップリング]のいずれかをクリックします。
