アクティビティ: ライブラリを追加する

このアクティビティでは、OpAmp コンポーネントを探します。

検索してコンポーネントを見つけます。
コンポーネントが見つからない場合は、コンポーネントを含むライブラリを追加します。
コンポーネントを選択して、その詳細と属性を表示します。

手順

[回路図デザイン]作業スペースを開き、プロジェクトと回路図ドキュメントを作成します。
1. 必要に応じて、 [データパネルを表示] をクリックします。
2. [新規プロジェクト] をクリックし、プロジェクト [ECAD ライブラリのチュートリアル] に入ってプロジェクトフォルダを作成します。プロジェクトを作成しない場合は、このチュートリアル用のフォルダを作成します。
3. Fusion で、 [ファイル] をクリックし、 [新規電子デザイン] を選択して空の電子ドキュメントを開きます。
4. [保存] をクリックし、電子デザインを Manage Libraries Electronics Design という名前で [ECAD ライブラリのチュートリアル] プロジェクトまたは作成したフォルダに保存します。
5. [共通] > [作成] > [新しい回路図] をクリックします。
6. [保存] をクリックし、回路図を Manage Libraries Schematic という名前で [ECAD ライブラリのチュートリアル] プロジェクトまたは作成したフォルダに保存します。
OpAmp を含むライブラリがデザインで使用可能かどうかを確認します。
1. [デザイン] > [配置] > [コンポーネントを配置] をクリックします。

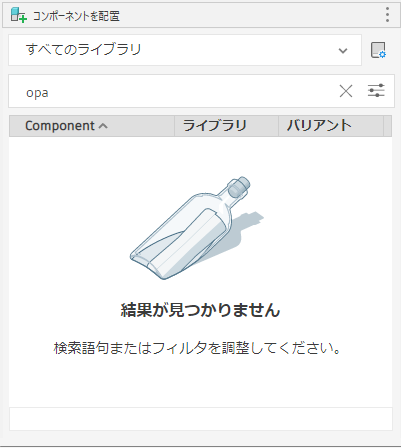

2. [コンポーネントを配置] パネルの [フィルタ] 検索ボックスにカーソルが表示されます。opa の入力を開始すると、テキストを入力するたびにリストが更新されます。1. 検索されたライブラリを使用できない場合、結果には表示されません。
ライブラリを見つけるには、ライブラリマネージャを開きます。
1. [コンポーネントを配置] パネルで、 [ライブラリマネージャを開く] をクリックします。または、
2. [ライブラリ] > [ライブラリ] > [ライブラリマネージャを開く] をクリックします。
OpAmp コンポーネントが含まれているライブラリを検索します。

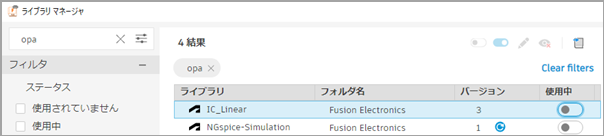

1. [結果をフィルタ] 検索ボックスに opa と入力します。テキストを入力すると、検索結果が更新されます。
2. OpAmp コンポーネントを含む IC_Linear ライブラリとその詳細が一覧表示されていることを確認します。
使用するライブラリをインポートします。
1. IC_Linear Fusion Electronics ライブラリを右クリックし、 [新しいリンクライブラリを編集] をクリックします。
2. [Fusion ライブラリを作成] ダイアログで、 [はい] をクリックしてライブラリにアクセスします。
3. ライブラリドキュメントが開きます。[保存] をクリックし、 [保存] ダイアログにライブラリ名として IC_Linear_MYTEAM *を入力して *[保存] をクリックします。新しいライブラリは、Fusion Web クライアントで使用できます。
4. [ライブラリ回路図を管理] ドキュメントタブをクリックします。
5. [ライブラリマネージャを開く] をクリックし、 [結果] リストで IC_Linear_MYTEAM リンクライブラリを見つけます。
6. ライブラリ行の右端にあるトグルをクリックして、使用できるようにします。
7. ライブラリマネージャを閉じ、 [コンポーネントを配置] パネルのライブラリドロップダウンリストで IC_Linear_MYTEAM ライブラリを見つけます。

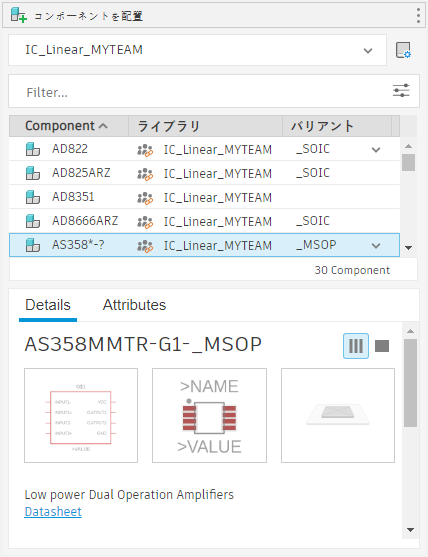

8. ライブラリコンポーネントを選択すると、 [コンポーネントを配置] パネルにその [詳細] と [属性] が表示されます。
9. 各コンポーネントには、回路図、2D PCB のフットプリント、3D PCB の 3D モデルを含めることができます。

アクティビティのサマリー

このアクティビティの内容:

OpAmp コンポーネントを検索し、IC_Linear ライブラリで見つけました。
ライブラリを追加し、デザインで使用できるようにしました。
ライブラリからコンポーネントを選択し、その詳細と属性を表示しました。
