初期形状

選択した保持ジオメトリに基づいてデザイン プロセスの初期段階で生成される形状。

初期形状の境界は、課題の定義で指定されたすべての重要な点が含まれている必要があるという基準に基づいて定義されます。初期形状の定義は、モデルに開始の形状が含まれているかどうかによって異なります。

モデルに開始形状が含まれている場合

開始形状は初期形状です。

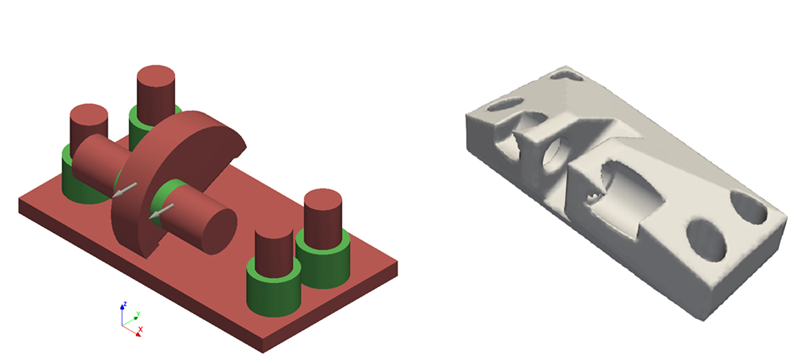

開始形状があるモデルの例。

モデルに開始の形状が含まれていない場合

ソルバが実行されると、すべての保持ジオメトリのオブジェクトに基づいて点のリストが作成されます。このリストから、ソルバはこれらの点が含まれている最小の凸集合である凸型ハルを作成します。凸型ハルが初期形状です。

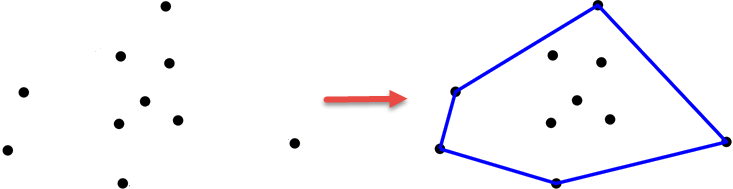

点で囲まれた形状として凸型ハルを表示することができます。
