デザインの液量を決定する

デザインの内部または外部のボリュームを表すコンポーネントを作成するには、[液量]を使用します。

[液量]は、通常 CFD 解析で使用されるモデルに対して使用されます。

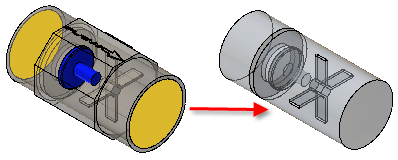

内部ボリュームは、モデルの内部形状に一致するソリッドです。このソリッドは、モデルの面をコピーして作成されます。したがって、開口部がある場合は、面のないサーフェスが発生します。内部ボリュームを作成する前に、開口部をサーフェスで覆って(キャップして)ください。

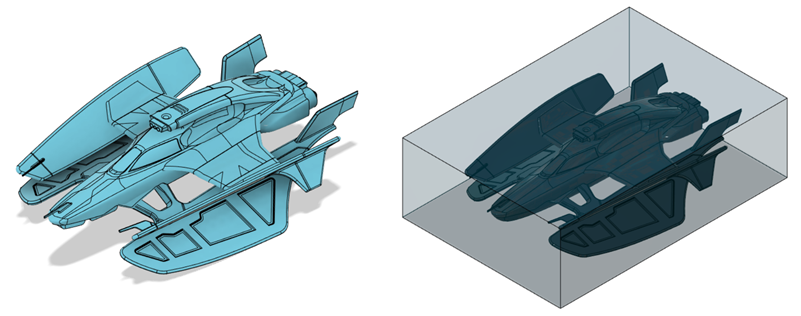

外部ボリュームは、モデルを除去することによって得られた空間を持つボックス、円柱、または半球です。流体がモデルの外側にのみ存在する場合は、開口部を覆ってください。モデルに開口部があると、内部形状と外部形状の両方に空間が発生します。
