シートメタルルールを編集する

シートメタルルールに定義されているパラメータを変更する場合や、新しい規則を作成する場合は、[シートメタルルール]ダイアログボックスを使用します。

シートメタルルールを編集する

[デザイン] 作業スペースの [シートメタル] タブで、 [修正] > [シートメタルルール] を選択します。
[ライブラリ]ドロップダウンを展開し、いずれかの既存の規則にカーソルを合わせて、[ルールを編集] を選択します。または、右クリックして[ルールを編集]を選択します。
必要に応じて規則を編集し、[保存]を選択します。

シートメタル規則を切り替える

ブラウザで、ルールを変更するシートメタルコンポーネントを展開します。
[ルール] ノード(例: [ルール: 鋼(mm)] )の上にポインタを置きます。

注: 行の右側に [ルールを切り替える] アイコンが表示されます。左側の [ルール] ノードと同じアイコンが使用されます。このアイコンは、ルール行にカーソルを合わせた場合にのみ表示されます。右側のアイコンの上にポインタを置くと、 [ルールを切り替える] ツールチップが表示されます。
[ルールを切り替える] をクリックします。

[シートメタル規則を切り替える] ダイアログが開きます。
新しい規則を選択し、[OK]をクリックします。

規則を既定として設定する

既定として設定できるのはライブラリの規則のみです。

[デザイン]作業スペースの[シートメタル]タブで、[修正] > [シートメタル規則] を選択します。
[ライブラリ]ドロップダウンを展開し、規則にカーソルを合わせて、[既定として設定]をクリックします。

ヒント

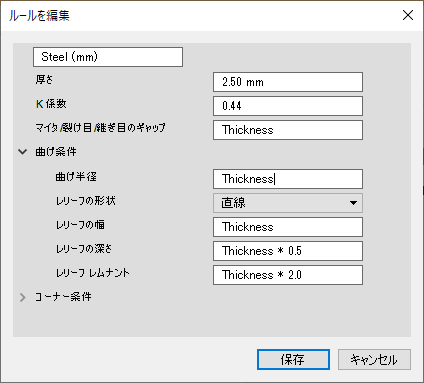

[ルールを編集]ダイアログボックスで、厚さの値をローカル変数として使用することができます。
規則の「厚さ」をローカル変数として使用し、さまざまな変数で使用する式を設定することもできます。たとえば、「レリーフの深さ = 厚さ * 0.5」などと使用できます。
