[デザイン]作業スペースの[シート メタル]タブで、特定のシート メタル フィーチャをカスタマイズするための[ルールを編集]および[新しいルール]ダイアログを使用できます。

[デザイン] > [シート メタル] > [修正] > [シート メタル ルール] > [新しいルール]

[デザイン] > [シート メタル] > [修正] > [シート メタル ルール] > [ルールを編集]

Thickness

材料の厚さを指定します。

K 係数

シート メタルを曲げると、外部サーフェスは伸長し、内部サーフェスは圧縮されます。 中立軸は曲げの内側に向かって移動します。 K 係数は、材料の厚さに対する内部曲げサーフェスからの中立軸オフセットの比率です。

ギャップ値

フランジのマイタ、裂け目、または継ぎ目のギャップ間の間隔の値を指定します。

曲げ条件

曲げ条件には、曲げ半径と、レリーフの形状、幅、深さ、レムナントの寸法が含まれます。

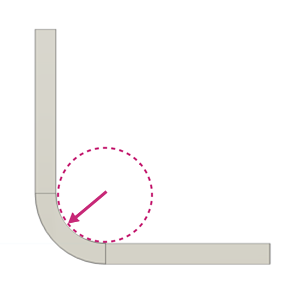

• 曲げ半径: シートの内側サーフェスから曲げの中心までの距離を指定します。これにより、材料の曲げ強度がコントロールされ、強度と外観の両方に影響します。



• レリーフの形状: 曲げのコーナーでのレリーフの形状を指定します。以下のイメージでは、曲げシート メタル デザインとフラット パターンの両方で曲げレリーフをプレビューします。

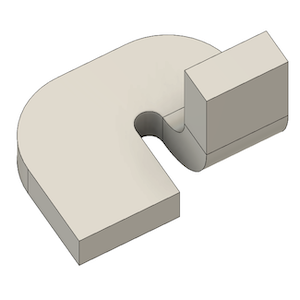

  • 円形: : 幅、奥行き、レムナントを指定して、円形ノッチ曲げレリーフを作成します。

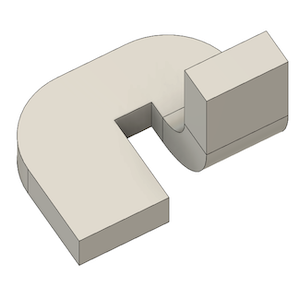

  • 直線 : 幅、奥行き、レムナントを指定して、正方形ノッチの曲げレリーフを作成します。

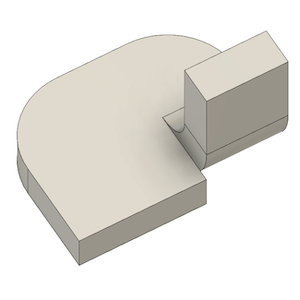

  • ティア : 曲げレリーフが作成されないため、材料がコーナーで切り離され、指定したレムナントが残ります。



• レリーフの幅: 曲げレリーフの幅を指定します。

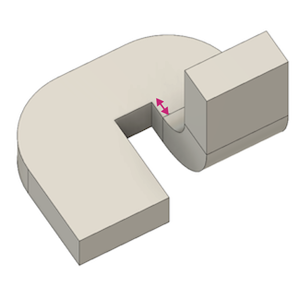

• レリーフの深さ: 曲げレリーフの深さを指定します。

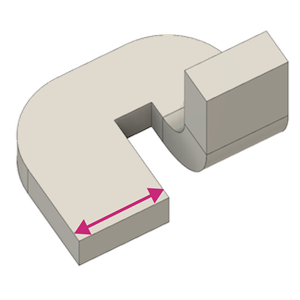

• レリーフ レムナント: 曲げレリーフ カットに沿って残る最小ストックを指定します。



2 つの曲げコーナー レリーフのタイプとサイズ

2 つの曲げが交差するコーナーでのレリーフの形状、サイズ、配置を指定します。

• レリーフの形状: 2 つの曲げコーナー レリーフの形状を指定します。次の例は、さまざまなコーナー レリーフの形状を示しています。以下のイメージでは、曲げシート メタル デザインとフラット パターンの両方で曲げレリーフをプレビューします。

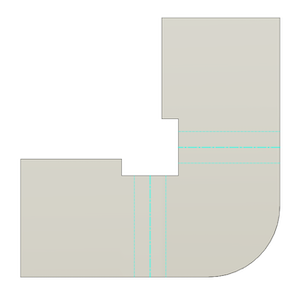

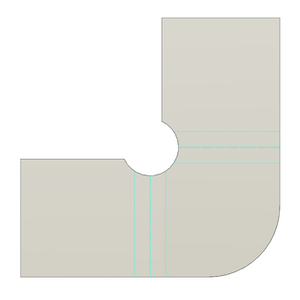

  • 円形 : 2 つの曲げが交わるコーナーを中心とする円形の曲げレリーフを作成します。レリーフのサイズと配置を指定します。

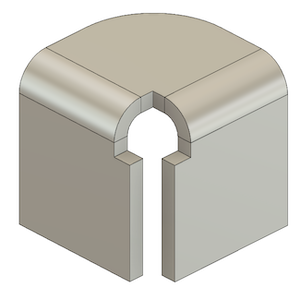

  • 正方形 : 2 つの曲げが交わるコーナーを中心とする正方形の曲げレリーフを作成します。レリーフのサイズを指定します。



  • ティア : 曲げレリーフが作成されないため、2 つの曲げが交わるコーナーで材料が切り離されます。

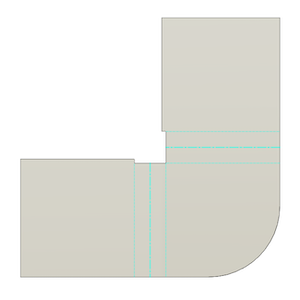

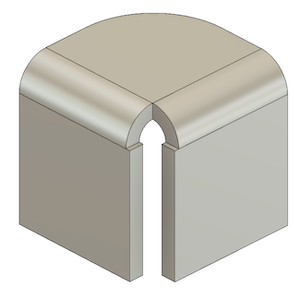

  • トリムして曲げ : 2 つの曲げが交わるコーナーの中心とする正方形の曲げレリーフを作成します。正方形のサイズは、曲げ領域によって決まります。

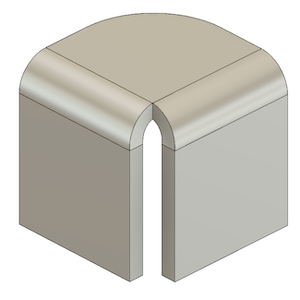

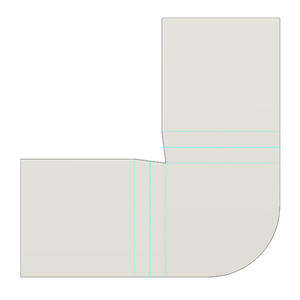

  • 直線結合 : V 字型の曲げレリーフを作成します。V のサイズは曲げ領域によって決まります。

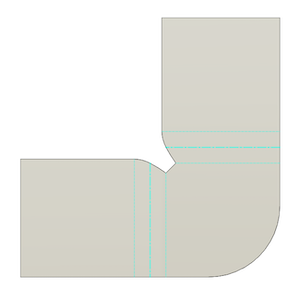

  • 円弧結合 : 曲げ領域による制限のあるスプライン エッジを持つ、鈍化ノッチ曲げレリーフを作成します。

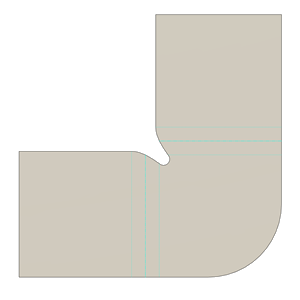

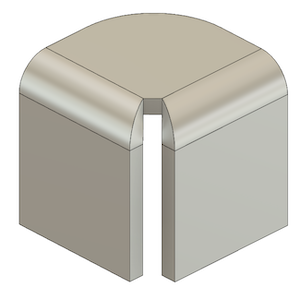

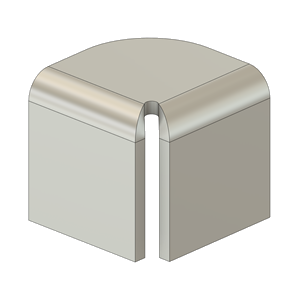

  • レーザー結合 : 曲げ領域による制限のあるスプライン エッジを持つ、円形ノッチ曲げレリーフを作成します。

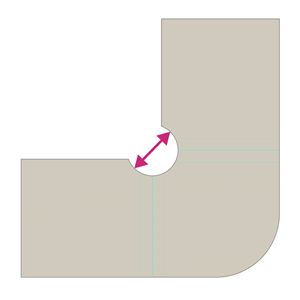

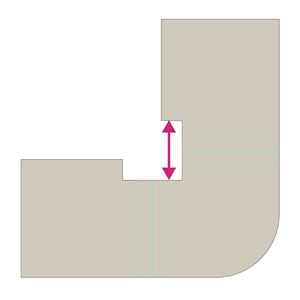

• レリーフ サイズ: 2 つの曲げが交差するコーナーのレリーフ サイズの値を指定します。この寸法は、シート メタル ボディが展開されたときに計測されます。円形レリーフと正方形レリーフの形状で使用できます。



• レリーフの配置: 2 つの曲げが交差するコーナーでのレリーフ形状の位置を指定します。

  • 接線: 丸みのあるレリーフ形状を、ベース フランジと交わる位置で 2 つのフランジのエッジに接するように配置します。円形レリーフ形状で使用できます。

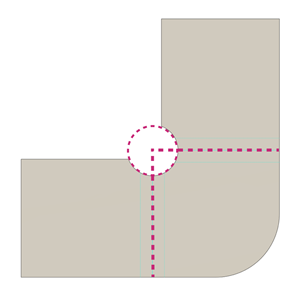

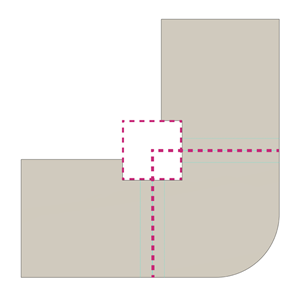

  • 交差: 2 つのフランジがベース フランジと交わる交差の中心にレリーフ形状を配置します。円形レリーフと正方形レリーフの形状で使用できます。

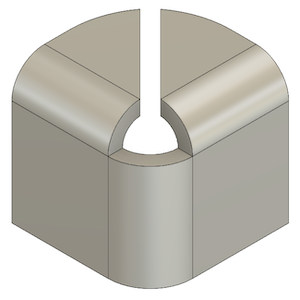

3 つの曲げコーナー レリーフのタイプとサイズ

3 つの曲げが交差するコーナーでのレリーフの形状と半径を指定します。3 曲げコーナー レリーフの形状は、フラット パターン ビューでのみ表示されます。

• [レリーフの形状]

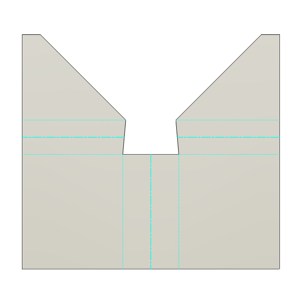

  • 置換なし : 3 つの曲げが交わるコーナーに特別な曲げレリーフ形状を作成しません。



  • 交差 : 交差するまでフランジ エッジを延長することによって、曲げレリーフ形状を作成します。

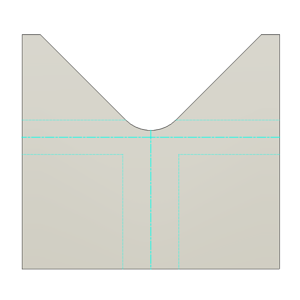

  • フルラウンド : 交差するまでフランジ エッジを延長し、次に曲げゾーンから始まるフランジ エッジに接するフルラウンド フィレットを交差に追加することによって、曲げレリーフ形状を作成します。

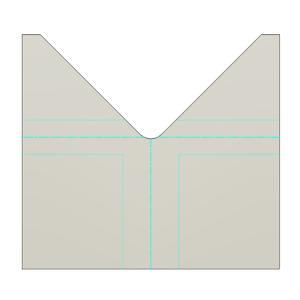

  • 半径のあるコーナー : 交差するまでフランジ エッジを延長し、指定したサイズのフィレットを追加して交差を丸めることによって、曲げレリーフ形状を作成します。

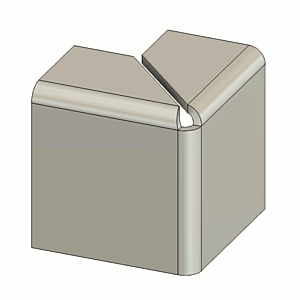

• [レリーフ半径]: シート メタル ルールを上書きするレリーフの半径値を指定します。
