座屈荷重係数の結果
座屈荷重係数(BLF)の結果は、座屈を生じさせる適用荷重の乗数です。
各モードの座屈荷重係数は、凡例の上の [モード] ドロップダウンに表示されます。各エントリには、モード番号と荷重乗数が表示されます(例: モード 1: 0.922 x 荷重)。
モードを選択すると、変位のプロットが更新され、そのモードの座屈の形状が表示されます。
- 最初の正の座屈荷重係数が目的の結果になります。
- 3 つの座屈モード(振動スキーム)が既定で表示されます。通常は、3 で十分です。

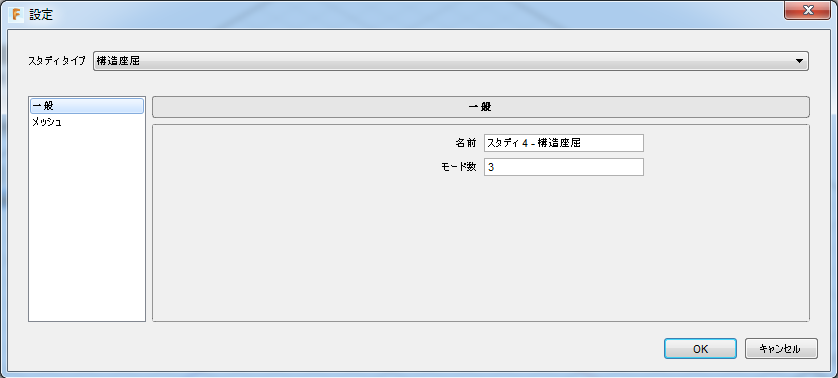

- さらに追加できます。[結果] タブを閉じて [設定] タブに戻り、 [管理] > [設定] > [一般] をクリックします。
座屈荷重係数
座屈荷重係数は次の表のように解釈することができます。
| 座屈荷重係数 | 座屈の予測 | まとめ |
|---|---|---|
| BLF > 1 | 想定外 | 適用荷重が臨界荷重より小さい。 |
| BLF = 1 | 想定内 | 適用荷重が臨界荷重であり、座屈が生じる。 |
| BLF < 1 | 想定内 | 適用荷重が臨界荷重より大きく、座屈が生じる。 |
| -1 < BLF < 0 | 反転荷重のシナリオで想定内 | 適用荷重が臨界荷重より大きいが、逆方向である。このタイプの結果により別のモードで座屈が発生する場合があります。荷重が正しく、張力が生じるかどうかを確認するための調査を行う必要があります。 |
| BLF = -1 | 反転荷重のシナリオで想定内 | 適用荷重が臨界荷重の大きさだが、逆方向である。他のモードをチェックし、座屈が発生しないことを確認する必要があります。 |
| BLF < -1 | 想定外 | 適用荷重が臨界荷重より小さく、逆方向である。座屈は、別のモードでも発生しません。 |
注: 座屈モードが負の値の原因となることがあります。負の座屈モードが見られる場合は、他のモードをチェックして最初の正の値を見つけるのが最善です。
