モデル内のボディまたはパーツの拘束状態を反映する色が表示されます。

拘束と接触は、モデルの各パーツが従う自由度を定義します。自由度ビューは、拘束や接触を定義または修正する際に、進行状況を簡単に確認する目的で使用します。

赤 -

赤色は、ボディがまったく拘束されていない状態であることを示します(すべての自由度で解放されている状態です)。

黄 -

黄色は、部分的に拘束されているボディを示します(まだ一定の自由度があります)。

シアン(青緑) -

シアンは、モデルが完全拘束されている可能性があることを示します(他の条件によって異なります)。

緑 -

緑色は、まったく自由度がない完全に拘束されたモデルを示します。

自由度に基づいてモデルの状態を表示する

1. [表示]ドロップダウンで、[自由度ビュー]をオンにします。
2. モデル ビューに戻って材料の色を表示するには、リボンの[表示]セクションまたは右クリック コンテキスト メニューから[モデル ビュー]をクリックします。または、[自由度]ダイアログ ボックスの[閉じる]をクリックします。

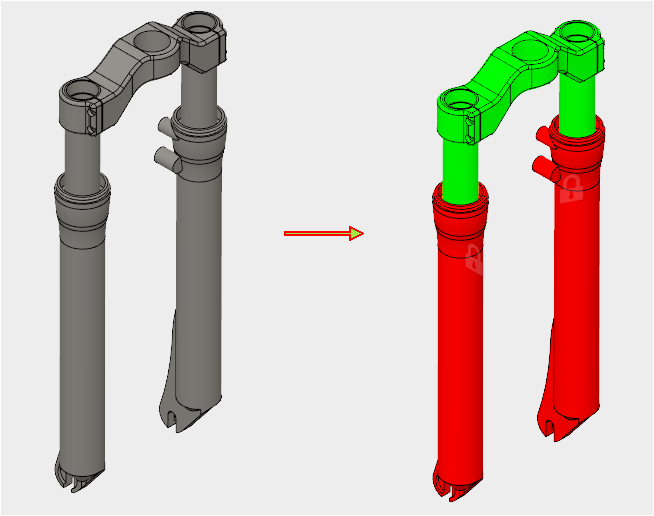

下の解析にある 2 つの赤いパーツは、シミュレーションが完全には拘束されていないことを示しています。下に示す自転車のフレームの場合など、それで問題ない事例もあります。シミュレーションによっては、接触と荷重によって拘束が完結する場合があります。
