Ansys を使用する

コンピュータに Ansys® Mechanical™ 2021 R1 以降または Ansys® Discovery™ 2021 R1 以降がインストールされている場合は、以下で緑色でハイライト表示されているいずれかの Fusion シミュレーション スタディを直接送信して、さらに解析を行うことができます。

または、それらの Ansys 製品で実行できる Fusion のシミュレーション データ ファイルを作成する場合は、[シミュレーション]作業スペースからスタディを Fusion のシミュレーション データ ファイル(.sdz)としてエクスポートします。その後、ユーザまたはその共有メンバーは、.sdz ファイルを Ansys 製品にインポートすることができます。

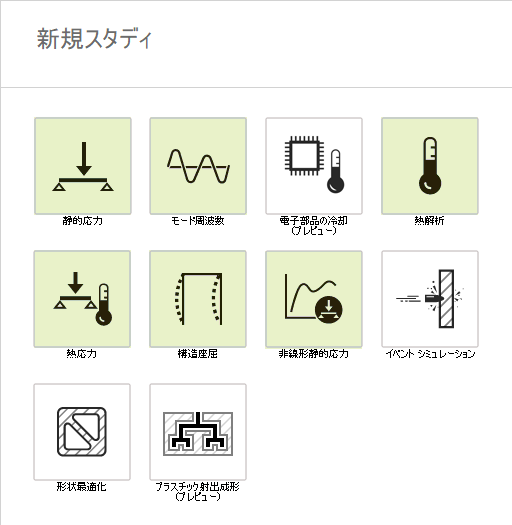

図 1: Ansys にエクスポート可能なスタディ

制限

以下のスタディ設定は Ansys にインポートされないため、インポート時に必要に応じて手動で再作成する必要があります。

• メッシュ設定

  • アダプティブ メッシュ リファインメントとその他のメッシュ設定
  • ローカル メッシュ コントロール

• 荷重および拘束

  • ボルト コネクタ質量
  • エッジに対する熱源荷重
  • リモート モーメント
  • 剛体コネクタ

• 材料特性

  • 温度依存の内部熱荷重
  • 材料の温度依存の降伏と最大引張強度
  • 非線形材料に対する混合タイプ(等方性と運動性)の硬化則
  • トレスカ、モール・クーロン、またはドラッカー・プラーガーの降伏基準を持つ弾塑性および塑性
  • 非線形材料の弾性

Ansys Discovery のその他の制限事項

• エッジと頂点に対する固定拘束は無視されます
• 静水圧荷重は圧力ゼロの荷重として作成され、警告が表示されます
• グローバルな角慣性荷重の加速度成分と速度成分は無視され、警告が表示されます
• エッジの接触位置は無視されます(警告あり)
• 熱輻射荷重は無視されます(警告あり)
• 位置が近似であり有効なシミュレーション結果が生成されないため、ボルト コネクタ オブジェクト作成時に警告が表示されます
• 等方性の定数プロパティ材料定義のみがサポートされます。  温度依存の、非線形または超弾性の材料定義は無視され、警告が表示されます
