[シミュレーション]作業スペースの軸受荷重

軸受荷重は、互いに押している円柱面または円柱ボディの効果をシミュレートするために使用されます。よくあるケースは、ピン(またはボルト)が穴の壁に押し付けられることです。軸受荷重を使用すると、相互作用するボディを両方含めなくても、この相互作用をシミュレーションできます。

この荷重オプションを提供するスタディ タイプ
熱応力スタディ	静的応力スタディ
モード周波数スタディ	構造座屈スタディ
シェイプ最適化スタディ	非線形静的応力スタディ

選択した面に対して、放物線状に分布して軸受荷重が適用されます。この分布は、シャフトと軸受の間または軸受とハウジングの間で自然に発生する典型的な荷重パターンです。力の荷重と異なり、軸受荷重は常に面に向かって作用し、引張に作用することは決してありません(押すことはできても、引くことはできません)。たとえば、完全な 360 度の円柱面に適用される軸受荷重は、面の半分(180 度)程度に分散され、面のもう半分には荷重がかかりません。

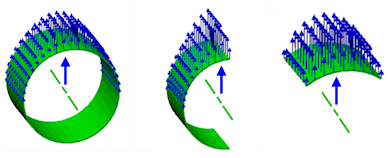

次の図は、穴の面に対して作用する上向きの軸受荷重の力の分散パターンを示しています。3 つの異なる状況を示します。

• 完全な円柱

• 半円柱、力ベクトルが面のエッジを通過

• 60 度のセグメント、力ベクトルが面の中心を通過

  。

次の方法で、軸受荷重の力の方向を定義できます。

• [角度(デルタ)]: 方向は、選択した円柱サーフェスに基づいて、常に放射状になります。
• [ベクトル(x、y、z)]: グローバルな力成分(Fx、Fy、および Fz)を使用。
• [参照]: 方向は、選択した円柱サーフェスに基づいて、常に放射状になります。参照エンティティを選択して、次のようにベクトル方向を確定させます。
  • 面(平坦面のみ): ベクトルの方向は、選択した面に垂直です。
  • エッジ(直線エッジのみ): ベクトルの方向は、選択したエッジの方向に対応します。
