コンター プロット

コンター プロットでは、モデルのコンターの色は凡例に表示される値の範囲によって定義されます。ほとんどの場合、赤で表示される領域が最も重要です。具体的には、応力が大きいこと、大きく変形していること、温度が高いこと、または安全率が低いことなどです。各結果セットには、パーツにかかる荷重の影響についての情報がそれぞれ示されます。

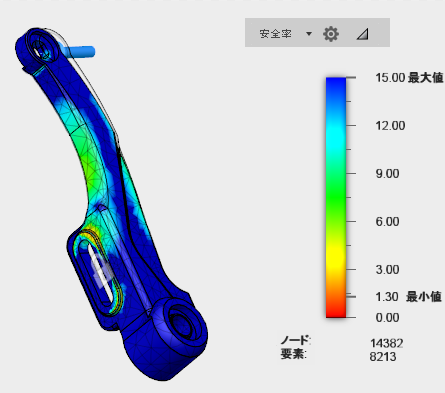

スムース シェーディング（Smooth shading）

スムーズ シェーディングは、すべての結果タイプに対する既定のプロット表示方法です。色が、特定の色と隣の色で混合されます。

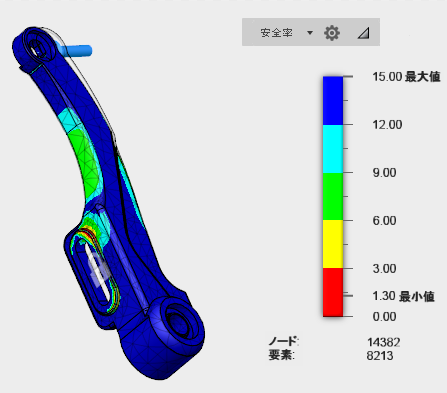

帯状シェーディング

コンター プロットでは、明確な色のバンドで表示されます。色の境界をはっきりと認識することができます。これは、問題のある領域を明確に定義するために使用することができます。

[凡例オプション]ダイアログを使用して、シェーディング表示を変更することができます。

[凡例オプション]ダイアログにアクセスするには、次のいずれかを行います。

• [結果]コンテキスト タブで、[結果ツール] > [凡例オプション] を選択します。
• 凡例の隣にある[設定]アイコン をクリックします。
