[フローフロント温度]結果は、樹脂がキャビティに充填される際の、フロー フロントの樹脂温度の変化を示します。

確認事項

フロー フロント温度結果の参照時には、次の点について確認します。

• ホット スポットの確認。通常、ゲート周辺など高いせん断熱が発生する付近に存在します。
• ためらいの発生を示すコールド スポットの確認
• 材料が過度に冷却されていないかどうかを確認します。

この結果の使用法

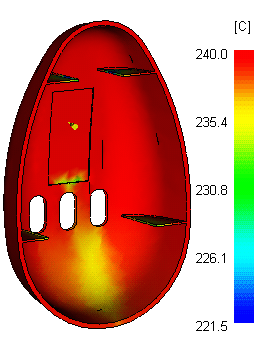

フロー フロント温度結果では、最高温度(赤色)から最低温度(青色)までさまざまな色が使用されます。それぞれの色は、充填時のキャビティ内の各点の樹脂温度を表します。

充填過程のフロー フロント温度の低下は、2℃～ 5℃ 未満でなければなりません。温度変化が小さいほど、成形の問題が少なくなります。温度変化が大きい場合、通常、射出時間が短すぎるか、ためらいが発生する領域があることを示します。成形品の薄肉領域でフロー フロント温度が低すぎる場合、ためらいによりショート ショットが発生することがあります。フロー フロント温度の上昇が数度高い領域では、材料の劣化や外観の不良が発生することがあります。

次のステップ

次のようなエアー トラップ発生の防止方法があります。

温度が低すぎる場合:

• 射出時間を短くする: 短すぎると材料の劣化が発生する可能性があります
• 樹脂温度を上げる: ただし、材料メーカーが指定した温度制限内に収めます
• 金型温度を上げる: サイクル タイムが長くなる可能性があります
• モデルを修正する: パーツの機能を念頭に置いて、領域の肉厚を厚くします

温度が高すぎる場合:

• 射出時間を長くする: ただし、ためらいが発生する可能性があります。
