射出成形シミュレーション スタディの材料
材料の選択は、シミュレーション全体の精度を確保する上で重要です。シミュレーション モデルでは物理特性を正しく表現することが大切です。ただし、多くの設計では、材料の選択は設計プロセスの一部です。同じ設計モデルに基づいて複数のスタディを作成し、スタディごとに異なる材料を割り当てることができます。
[スタディ マテリアル]
コマンドを使用すると、マテリアル データベースが開き、スタディに適した樹脂を選択できます。成形品の最終的な用途に応じて、最適な樹脂を選択できます。検索可能なデータベースには、10,000 を超えるさまざまな樹脂のタイプおよびグレードの特性に関する情報が含まれています。
成形品の成形に使用する樹脂は、射出成形プロセスの主要な構成要素です。材料特性は、シミュレーションの精度に影響する可能性があります。できるだけ実際の材料に近い材料を選択することが重要です。
同じ材料のさまざまなグレードがさまざまなプロパティを持つことがあります。スタディに不適切なグレードを選択することは、特に非常に重要なフィーチャにおいて結果の品質に影響を与えます。

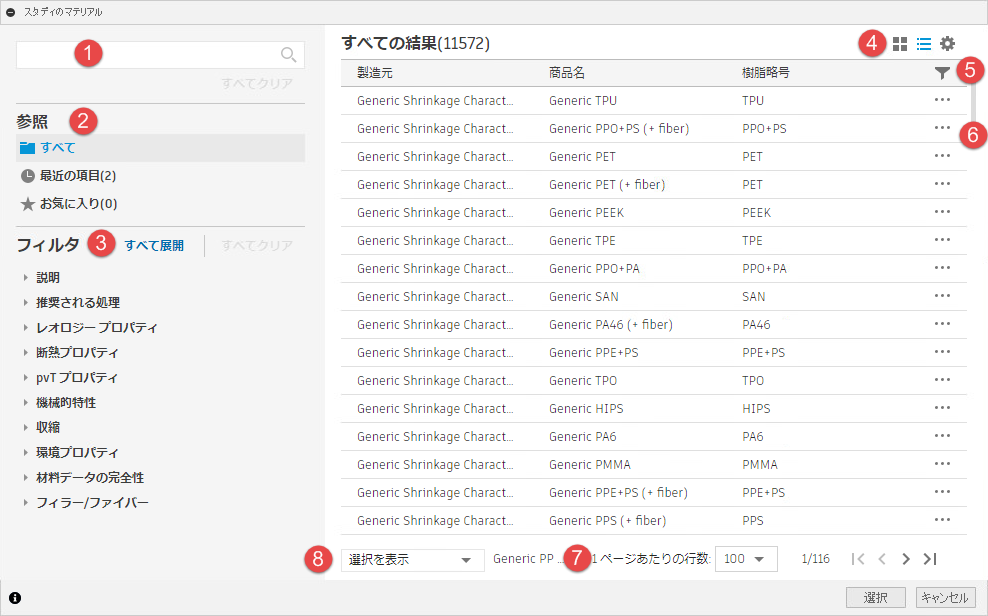

[スタディ マテリアル]ダイアログで使用可能なツール。
- 検索ボックス: [製造元] 名、 [商品名] 、 [樹脂略号] 、または [ファミリ名] の 1 つまたは複数の条件を使用して材料を検索します。
- [参照]: 最近選択した材料またはお気に入りの材料のデータをすばやく表示できます。
- [フィルタ]: プロパティまたは処理に関して特定の要件を満たす材料を検索することができます。
- ここでは、材料のグリッド ビューまたは一覧表示を選択し、フィルタ、最近表示した材料、お気に入りの材料など、すべての設定をリセットすることができます。
- ここでは、ページごとに列のリストをカスタマイズすることができます。
- 一覧表示で
をクリックしてメニューを開くと、材料特性の表示、お気に入りの追加、および既定の材料としての設定を行うことができます。 - ここでは、ページごとに行のリストをカスタマイズすることができます。
- ここでは、既定の材料とスタディの材料を切り替えることができます。
